（资料性附录）

部分检测仪器的主要性能和技术参数

C.1测量工具和仪器

C.1.1 尺

直尺：测量上限（mm） ：150、300、500、1 000 J 500,2 000。 卷尺：自卷式或制动式测量上限（m）：1、2、3、3.5、5。

摇卷盒式或摇卷架式测量上限（m）：5、10、15、20、50、100。

卡钳：全长（mm） ：100、125、200、250、300、350、400、450、500、600。 游标卡尺：全长（mm） ：0〜150；

分度值（mm）： 0.02。

C.1.2经纬仪

测量范围；仰角 一5°〜180°。

方位0°〜36（）°。

读数最小格值：0.1°„

C.2接地电阻测试仪

C.2.1工频接地电阻测试仪（电位降法仪器）

接地电阻测试仪测量范围等规格指标见表1。

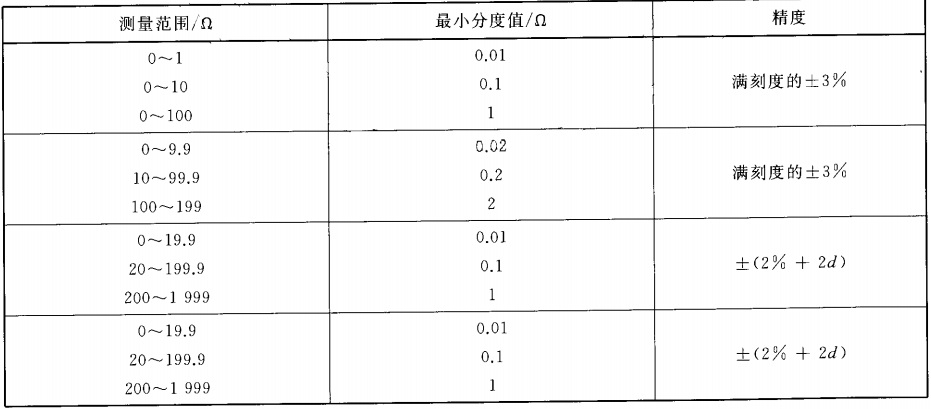

表C.1接地电阻测试仪主要规格

C.2.2冲击接地阻抗仪

冲击接地阻抗仪由高压冲击电流发生器、精密分压器、分流器和双线脉冲示波器组成试验回路。雷 电流取1 kA〜100 kA之间，典型的接地阻抗为10Ω数量级。移动式冲击电流发生器发生8/20咨冲 击电流波形。冲击接地测量电路见GB/T 17949.1。

C.3电涌保护器(SPD)测试仪

电涌保护器测试仪测量范围等规格指标见表C.2。

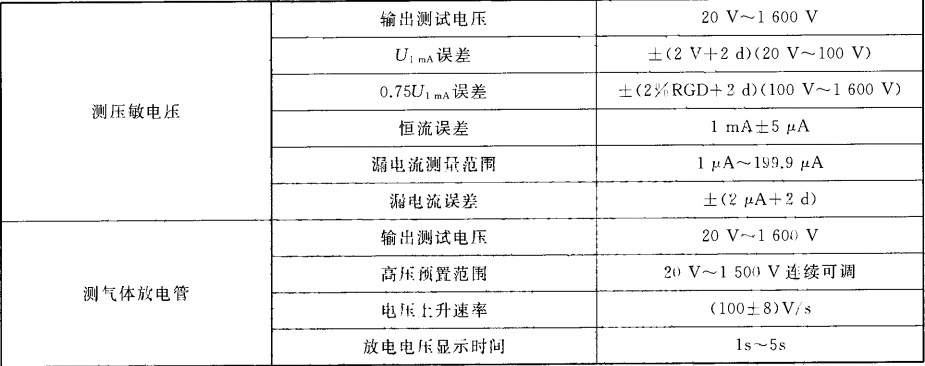

表C.2电涌保护器(SPD)测试仪

C.4毫欧表/等电位连接测试仪

毫欧表/等电位连接测试仪主要用以电气连接过渡电阻的测试，含等电位连接有效性的测试，其主 要技术参数见表C.3。

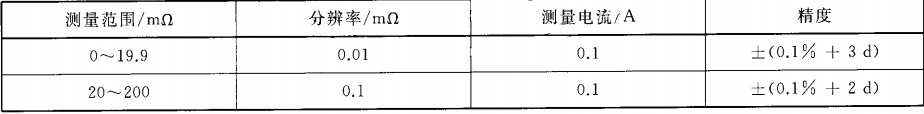

表C.3毫欧表/等电位连接测试仪技术参数

C.5绝缘电阻

C.5.1绝缘电阻测试应用及主要仪器

在本标准中，绝缘电阻测试主要用于釆用S型连接网络时，除在接地基准点(ERP)外，是否达到规定的绝缘要求和SPD的绝缘电阻测试要求。

绝缘电阻测试仪器主要为兆欧表，按其测量原理可分为：

——直接测量试品的微弱漏电流兆欧表；

——测量漏电流在标准电阻上电压降的电流电压法兆欧表；

电桥法兆欧表；

——测量一定时间内漏电流在标准电容器上积聚电荷的电容充电法兆欧表。 兆欧表可制成手摇式、晶体管式或数字式。

除兆欧表外，也可以使用1.2/50咨波形的冲击电流发生器进行冲击，以测试S型网络除ERP外的绝缘。

C.5.2兆欧表或绝缘电阻测试仪主要技术参数

兆欧表或绝缘电阻测试仪主要技术参数见表C.4。

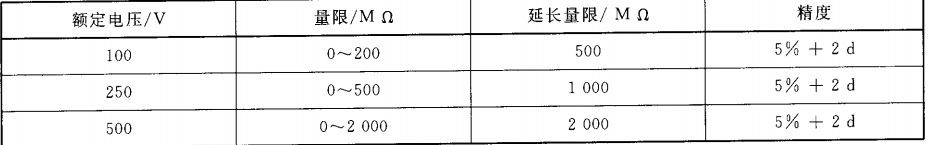

表C.4兆欧表或绝缘电阻测试仪主要技术参数

C.6环路电阻測试仪

N-PE环路电阻测试仪不仅可应用于低压配电系统接地型式的判定，也可用于等电位连接网络有效性的测试,其主要技术参数见表C.5。

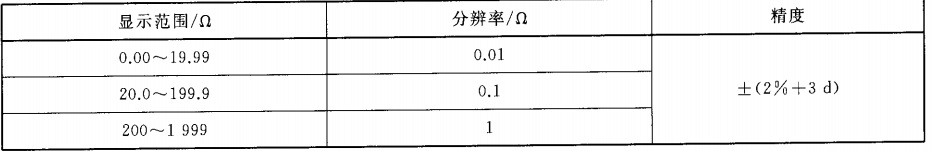

表C.5环路电阻测试仪主要技术参数
