     本标准规定的电压限值对于接触面积不大于80cm"的情况是保守的。对于频率不大于100Hz交流电的小接触面积情况，规定了更高的限值。但对于更高频率或对直流电情况，尚无可用的数据。

     交流的电压限值为正弦波方均根值(r.m.s)。

     直流的电压限值是无纹波直流电压，无纹波直流通常是指纹波量的方均根值不大于10%的直流。

     例如：对一个120V的无纹波直流系统，其峰值不超过137V。

6.1  稳态限值

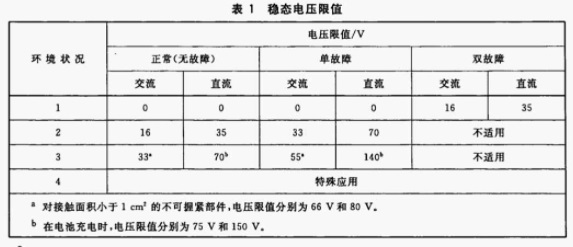

     表1给出了正常状态和故障状态下，环境状况为1至3的稳态直流电压和频率范围为15Hz~100Hz的稳态交流时的电压限值；对于接触面积小于1cm'的不可握紧部分，给出了更高的电压限值。

6.2  单故障发生后的电压限值

     图1给出了单故障发生后的最高电压限值曲线，对于正常操作中可能被人体触及的部件，各专业标准化技术委员会应考虑规定更低的值。

6.3  单脉冲的电压限值

     对单故障状况下的单向脉冲和持续时间不小于10ms的情况，图1的直流电压限值适用。

6.4  频率在100Hz以上的限值

     图2给出了频率大于100Hz，其正常状态下环境状况为2和3的交流电的限值.图2显示出频率在1kHz~5kHz范围内的最高电压均为10V， 频率大于1kHz时， 潮湿状况的限值与干燥状况的限值是相同的，因为此时的人体阻抗是相同的。

     图3给出了频率大于100Hz， 其故障状态下环境状况为2和3的交流电的限值。频率大于50kHz情况下，潮湿状况的限值与干燥状况的限值是相同的，因为此时的人体阻抗是相同的。

     关于灼伤效应， 在正常状态和单故障状态下， 频率大于50kHz的最高电压为50V。

6.5  带电电容器的电压限值

     图4给出了具有不同电容值的易触及带电电容器上的电压限值。下方的截止线1、2、3和4表示表1中的稳态电压限值。

     上方的曲线适用于单故障状况。它出自GB/T13870.2—1997中的“无心脏纤维性频动”曲线，用公式表示为：

C=13.38×10⁶×U^-1.354(nF)                (1)

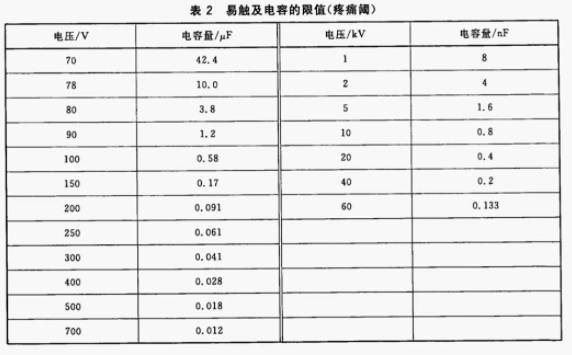

     疼痛阀的曲线可用表2数值来表示，各专业标准化技术委员会可根据放电系统的不同选取其他限值.
