电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB 50171-2012

电气装置安装工程盘、柜及二次回路接线施工及验收规范 GB 50171-2012-环安宝@法规宝

4．0．1 基础型钢的安装应符合下列规定：

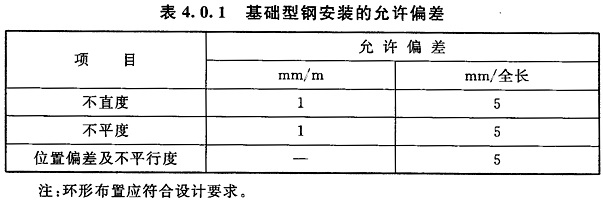

1 基础型钢应按设计图纸或设备尺寸制作，其尺寸应与盘、柜相符，允许偏差应符合表4．0．1的规定。

2 基础型钢安装后，其顶部宜高出最终地面10mm～20mm；手车式成套柜应按产品技术要求执行。

4．0．2 盘、柜安装在振动场所，应按设计要求采取减振措施。

4．0．3 盘、柜间及盘、柜上的设备与各构件间连接应牢固。控制、保护盘、柜和自动装置盘等与基础型钢不宜焊接固定。

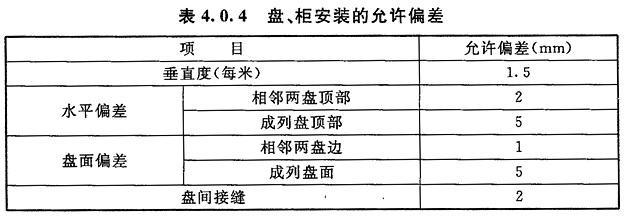

4．0．4 盘、柜单独或成列安装时，其垂直、水平偏差及盘、柜面偏差和盘、柜间接缝等的允许偏差应符合表4．0．4的规定。

模拟母线应对齐、完整、安装牢固。

4．0．5 端子箱安装应牢固、封闭良好，并应能防潮、防尘；安装位置应便于检查；成列安装时，应排列整齐。

4．0．6 成套柜的安装应符合下列规定：

1 机械闭锁、电气闭锁应动作准确、可靠。

2 动触头与静触头的中心线应一致，触头接触应紧密。

3 二次回路辅助开关的切换接点应动作准确，接触应可靠。

4．0．7 抽屉式配电柜的安装应符合下列规定：

1 抽屉推拉应轻便灵活，并应无卡阻、碰撞现象，同型号、规格的抽屉应能互换。

2 抽屉的机械闭锁或电气闭锁装置应动作可靠。

3 抽屉与柜体间的二次回路连接插件应接触良好。

4．0．8 手车式柜的安装应符合下列规定：

1机械闭锁、电气闭锁应动作准确、可靠。

2 手车推拉应轻便灵活，并应无卡阻、碰撞现象，相同型号、规格的手车应能互换。

3 手车和柜体间的二次回路连接插件应接触良好。

4 安全隔离板随手车的进、出而相应动作开启灵活。

5 柜内控制电缆不应妨碍手车的进、出，并应固定牢固。

4．0．9 盘、柜的漆层应完整，并应无损伤；固定电器的支架等应采取防锈蚀措施。
