7．1．1 杆塔组立过程中，应采取防止构件变形或损坏的措施。

7．1．2 杆塔各构件的组装应牢固，交叉处有空隙时应装设相应厚度的垫圈或垫板。

7．1．3 当采用螺栓连接构件时，应符合下列规定：

1 螺栓应与构件平面垂直，螺栓头与构件间的接触处不应有空隙；

2 螺母紧固后，螺栓露出螺母的长度：对单螺母，不应小于2个螺距；对双螺母，可与螺母相平；

3 螺栓加垫时，每端不宜超过2个垫圈；

4 连接螺栓的螺纹不应进入剪切面。

7．1．4 螺栓的穿入方向应符合下列规定：

1 对立体结构应符合下列规定：

1)水平方向应由内向外；

2)垂直方向应由下向上；

3)斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。

2 对平面结构应符合下列规定：

1)顺线路方向，应由小号侧穿入或按统一方向穿入；

2)横线路方向，两侧应由内向外，中间应由左向右或按统一方向穿入；

3)垂直地面方向，应由下向上；

4)斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向；

5)对于十字形截面组合角钢主材肢间连接螺栓，应顺时针安装。

注：个别螺栓不易安装时，穿入方向允许变更处理。

7．1．5 杆塔部件组装有困难时应查明原因，不得强行组装。个别螺孔需扩孔时，扩孔部分不应超过3mm，当扩孔需超过3mm时，应先堵焊再重新打孔，并应进行防锈处理，不得用气割扩孔或烧孔。

7．1．6 杆塔连接螺栓应逐个紧固，受剪螺栓紧固扭矩值不应小于表7．1．6的规定，其他受力情况螺栓紧固扭矩值应符合设计要求。螺栓与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的，螺栓应更换。

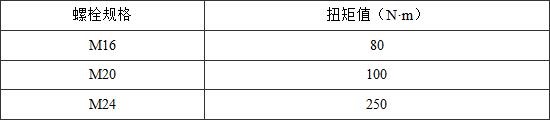

表7．1．6 受剪螺栓紧固扭矩值

注：M24-250为8．8级螺栓的扭矩值。

7．1．7 杆塔连接螺栓在组立结束时应全部紧固一次，检查扭矩值合格后方可架线。架线后，螺栓还应复紧一遍。

7．1．8 杆塔组立及架线后，其结构允许偏差应符合表7．1．8的规定。

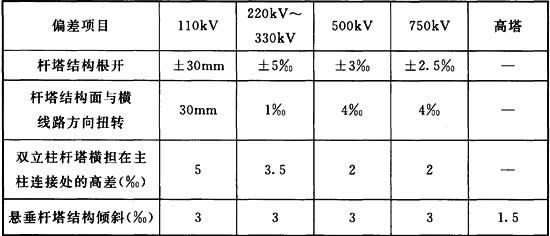

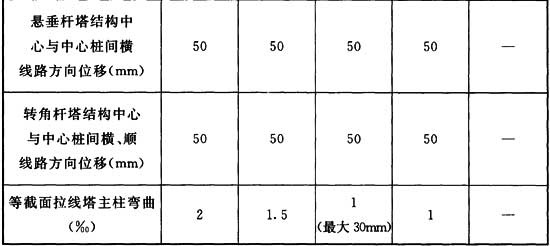

表7．1．8 杆塔结构的允许偏差

注：悬垂杆塔结构倾斜不含套接式钢管电杆。

7．1．9 自立式转角、终端耐张塔组立后，应向受力反方向预倾斜，预倾斜值应根据塔基础底面的地耐力、塔结构的刚度以及受力大小由设计确定，架线挠曲后仍不宜向受力侧倾斜。对较大转角塔的预倾斜，其基础顶面应有对应的斜平面处理措施。

7．1．10 拉线塔、拉线转角杆、终端杆、导线不对称布置的拉线直线单杆，组立时向受力反侧(或轻载侧)的偏斜不应超过拉线点高的3‰。在架线后拉线点处的杆身不应向受力侧倾斜。

7．1．11 角钢铁塔塔材的弯曲度应按现行国家标准《输电线路铁塔制造技术条件》GB／T 2694的规定验收。对运至桩位的个别角钢，当弯曲度超过长度的2‰，但未超过表7．1．11的变形限度时，可采用冷矫正法矫正，但矫正后的角钢不得出现裂纹和锌层脱落。

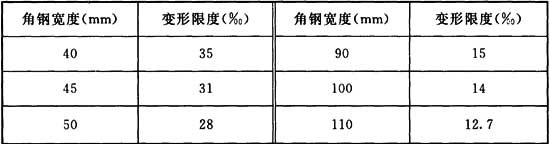

表7．1．11 角钢塔材的弯曲变形限度
