        4．4．1  电气装置保护用相对地MOA的持续运行电压不应低于系统的最高相电压。变压器、并联电抗器中性点MOA的持续运行电压应按额定电压和适当的荷电率确定。

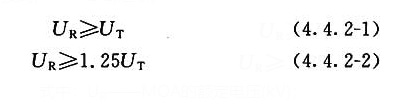

        4．4．2  电气装置保护用MOA的额定电压可按式(4．4．2-1)或式(4．4．2-2)选取，确定参数时应依据系统暂时过电压的幅值、持续时间和MOA的工频电压耐受时间特性。有效接地和低电阻接地系统，接地故障清除时间不大于10s时，MOA的额定电压可按式(4．4．2-1)选取；非有效接地系统，接地故障清除时间大于10s时，MOA的额定电压可按式(4．4．2-2)选取。

        式中：U_R——MOA的额定电压(kV)；

        U_T——系统的暂时过电压(kV)。

        4．4．3  当系统工频过电压符合本规范第4．1．1条和第4．1．3条的规定时，各种系统MOA的持续运行电压和额定电压可按表4．4．3选择。

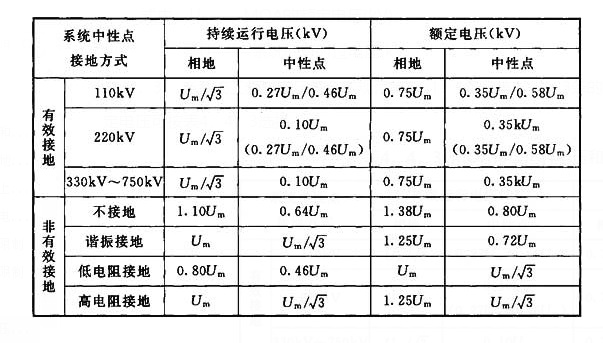

表4．4．3 MOA持续运行电压和额定电压

        注：1 110kV、220kV中性点斜线的上、下方数据分别对应系统无和有失地的条件；

        2  220kV括号外、内数据分别对应变压器中性点经接地电抗器接地和不接地；

        3  220kV变压器中性点经接地电抗器接地和330kV～750kV变压器或高压并联电抗器中性点经接地电抗器接地，当接地电抗器的电抗与变压器或高压并联电抗器的零序电抗之比等于n时，k为3n／(1＋3n)；

        4  本表不适用于110kV、220kV变压器中性点不接地且绝缘水平低于本规范表6．4．6-3所列数值的系统。

        4．4．4  具有发电机和旋转电机的系统，相对地MOA的额定电压，对应接地故障清除时间不大于10s时，不应低于旋转电机额定电压的1．05倍；接地故障清除时间大于10s时，不应低于旋转电机额定电压的1．3倍。旋转电机用MOA的持续运行电压不宜低于MOA额定电压的80％。旋转电机中性点用MOA的额定电压，不应低于相应相对地MOA额定电压的1／ 。

        4．4．5采用MOA限制各种操作过电压时应通过仿真计算进行校核，其吸收能量应按工程要求确定。
