        5．6．1  与架空线路直接连接的旋转电机的保护方式，应根据电机容量、雷电活动的强弱和对运行可靠性的要求确定。旋转电机雷电过电压保护用MOA可按本规范第4．4．4条确定。

        5．6．2  单机容量不小于25000kW且不大于60000kW的旋转电机，宜采用图5．6．2所示的保护接线。60000kW以上的旋转电机，不应与架空线路直接连接。进线电缆段宜直接埋设在土壤中，

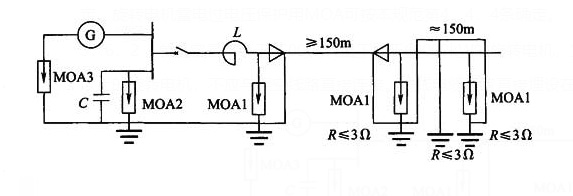

        图5．6．2 25000kW～60000kW旋转电机的保护接线

        MOA1-配电MOA；MOA2-旋转电机MOA；MOA3-旋转电机中性点MOA；G-发电机； L-限制短路电流用电抗器；C-电容器；R-接地电阻

        以充分利用其金属外皮的分流作用；当进线电缆段未直接埋设时，可将电缆金属外皮多点接地。进线段上的MOA的接地端，应与电缆的金属外皮和地线连在一起接地，接地电阻不应大于3Ω。

        5．6．3  单机容量不小于6000kW且小于25000kW的旋转电机，宜采用图5．6．3所示的保护接线。在多雷区，可采用本规范图5．6．2所示的保护接线。

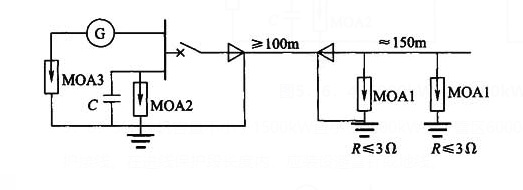

        图5．6．3 6000kW～25000kW(不含25000kW)旋转电机的保护接线

        5．6．4  单机容量不小于6000kW且不大于12000kW的旋转电机，出线回路中无限流电抗器时，宜采用有电抗线圈的图5．6．4所示的保护接线。

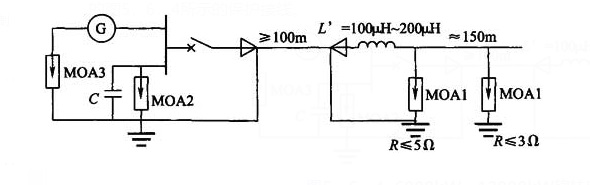

        图5．6．4 6000kW～12000kW旋转电机的保护接线

        5．6．5  单机容量不小于1500kW且小于6000kW或少雷区60000kW及以下的旋转电机，可采用图5．6．5所示的保护接线。在进线保护段长度内，应装设避雷针或地线。

        图5．6．5 1500kW～6000kW(不含6000kW)旋转电机和少雷区60000kW及以下旋转电机的保护接线

        5．6．6  单机容量为6000kW及以下的旋转电机或牵引站的旋转电机可采用图5．6．6有电抗线圈或限流电抗器的保护接线。

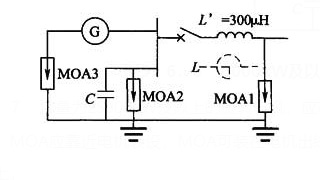

        图5．6．6 6000kW及以下的旋转电机或牵引站旋转电机的保护接线

        5．6．7  容量为25000kW及以上的旋转电机，应在每台电机出线处装设一组旋转电机MOA。25000kW以下的旋转电机，MOA应靠近电机装设，MOA可装在电机出线处；当接在每一组母线上的电机不超过两台时，MOA可装在每组母线上。

        5．6．8  当旋转电机的中性点能引出且未直接接地时，应在中性点上装设旋转电机中性点MOA。

        5．6．9  保护旋转电机用的地线，对边导线的保护角不应大于20°。

        5．6．10  为保护旋转电机匝间绝缘和防止感应过电压，装在每相母线上的电容器，包括电缆段电容在内应为0．25μF～0．5μF；对于中性点不能引出或双排非并绕绕组的电机，应为1．5μF～2μF。电容器宜有短路保护。

        5．6．11  无架空直配线的发电机，当发电机与升压变压器之间的母线或组合导线无金属屏蔽部分的长度大于50m时，应采取防止感应过电压的措施。可在发电机回路或母线的每相导线上装设不小于0．15μF的电容器或旋转电机用MOA；或可按本规范第5．4．13条第8款要求装设MOA，该MOA应选用旋转电机用MOA。

        5．6．12  在多雷区，经变压器与架空线路连接的非旋转电机，当变压器高压侧的系统标称电压为66kV及以下时，为防止雷电过电压经变压器绕组的电磁传递而危及电机的绝缘，宜在电机出线上装设一组旋转电机用MOA。变压器高压侧的系统标称电压为110kV及以上时，电机出线上是否装设MOA可经校验确定。
