6．4．1 变电站电气设备绝缘与持续运行电压、暂时过电压的绝缘配合应符合下列要求：
1 变电站电气设备外绝缘应符合相应现场污秽度等级下耐受持续运行电压的要求。
2 变电站电气设备应能承受持续运行电压及一定幅值暂时过电压，并应符合下列要求：
内绝缘短时工频耐受电压u～.i的有效值应符合下式的要求：
式中：k11——设备内绝缘短时工频耐压配合系数，取1．15。
2)外绝缘短时工频耐受电压ue.～.o的有效值应符合下式的要求：
式中：k12——设备外绝缘短时工频耐压配合系数，取1．15。
3 断路器同极断口间内绝缘的短时工频耐受电压ue.～.c.i的有效值应计算反极性持续运行电压的影响，并应符合下式的要求：
式中：km——断口耐受电压折扣系数，对330kV和500kV为0．7或1．0；对750kV为1．0。
4 断路器同极断口间外绝缘的短时工频耐受电压ue.～.c.o的有效值应计算反极性持续运行电压的影响，并应符合下式的要求：
6．4．2 变电站电气设备承受暂时过电压幅值和时间的要求应符合本规范附录E的规定。
6．4．3 变电站电气设备与操作过电压的绝缘配合应符合下列要求：
1 电气设备内绝缘应符合下列要求：
1)电气设备内绝缘相对对地操作冲击耐压要求值ue.s.i应符合下式的要求：
式中：k13——设备内绝缘相对地操作冲击耐压配合系数，取1．15。
断路器同极断口间内绝缘操作冲击耐压us.c.i应符合下式的要求：
2 GIS相对地绝缘与VFTO的绝缘配合应符合下式的要求：
式中：uGIS.1.i——GIS雷电冲击耐压要求值；
Utw.p——避雷器陡波冲击保护水平(kV)；
k14——GIS相对地绝缘VFTO配合系数，取1．15。
3 电气设备外绝缘应符合下列要求：
1)电气设备外绝缘相对地操作冲击耐压ue.s.o应符合下式的要求：
式中：k15——设备外绝缘相对地操作冲击耐压配合系数，取1．05。
断路器、隔离开关同极断口间外绝缘操作冲击耐压us.c.o，应符合下式的要求：
6．4．4 变电站电气设备与雷电过电压的绝缘配合应符合下列要求：
1 电气设备内绝缘应符合下列要求：
电气设备内绝缘的雷电冲击耐压u1.i应符合下式的要求：
式中：k16——设备内绝缘的雷电冲击耐压配合系数，MOA紧靠设备时可取1．25，其他情况可取1．40。
2)变压器、并联电抗器及电流互感器截波雷电冲击耐压可取相应设备全波雷电冲击耐压的1．1倍。
3)断路器同极断口间内绝缘的相对地雷电冲击耐压ue.1.c应符合下式的要求：
2 电气设备外绝缘应符合下列要求：
1)电气设备外绝缘的雷电冲击耐压ue.1.o应符合下式的要求：
式中：k17——设备外绝缘的雷电冲击耐压配合系数，取1．40。
2)断路器同极断口间外绝缘以及隔离开关同极断口间绝缘的雷电冲击耐压u1.c.o应符合下式的要求：
6．4．5 电气设备耐压值应按现行国家标准《绝缘配合 第1部分：定义、原则和规则》GB 311．1中额定耐受电压系列值中的相应值来选择。
6．4．6 海拔高度1000m及以下地区一般条件下电气设备的额定耐受电压应符合下列规定：
1 范围Ⅰ电气设备的额定耐受电压应按表6．4．6-1的规定确定；
2 范围Ⅱ电气设备的额定耐受电压应按表6．4．6-2的规定确定。

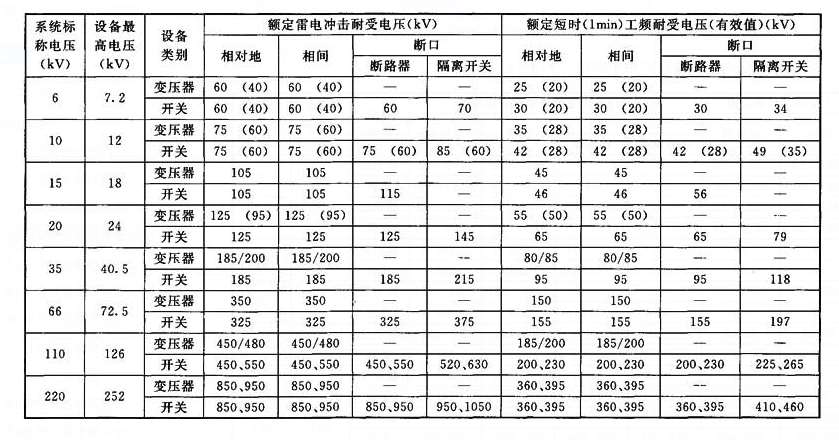

表6．4．6-1 范围Ⅰ电气设备的额定耐受电压
注：1 分子、分母数据分别对应外绝缘和内绝缘；
2 括号内、外数据分别对应低电阻和非低电阻接地系统；
3 开关类设备将设备最高电压称作“额定电压”；
4 110kV开关、220kV开关和变压器存在两种额定耐受电压的，表中用“、”分开。

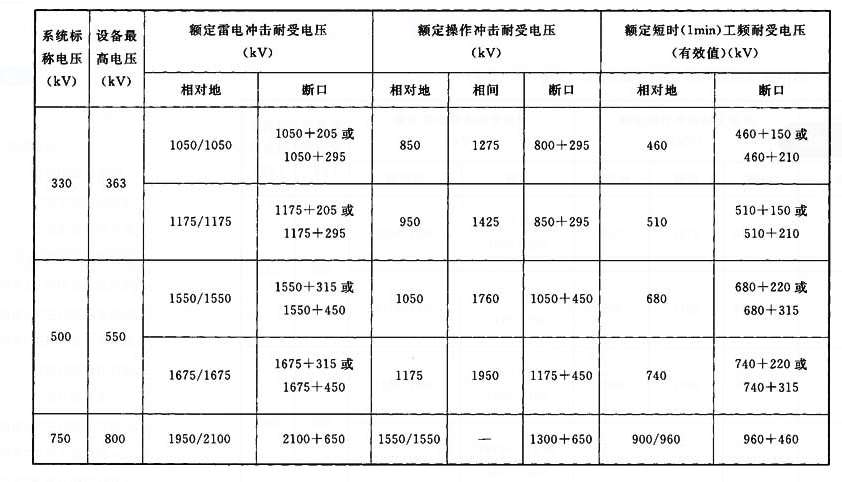

表6．4．6-2 范围Ⅱ电气设备的额定耐受电压
注：分子与分母分别对应变压器和断路器。
3 电力变压器、高压并联电抗器中性点及其接地电抗器的额定耐受电压应按表6．4．6-3的规定确定。

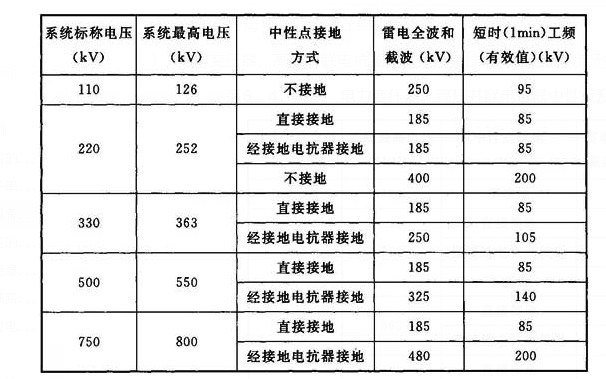

表6．4．6-3 电力变压器、高压并联电抗器中性点及其接地电抗器的额定耐受电压
注：中性点经接地电抗器接地时，其电抗值与变压器或高压并联电抗器的零序电抗之比不大于1／3。
