        F．0．1  超高压架空线路和变电站空气间隙的放电电压数据应采用仿真型塔或构架试验。

        F．0．2  330kV线路和变电站空气间隙放电电压：

        1  330kV线路和变电站空气间隙的工频50％放电电压可按图F．0．2-1确定。

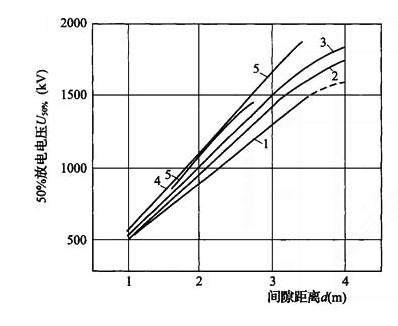

        图F．0．2-1 线路和变电站空气间隙的工频50％放电电压

        1-导线对杆塔横担；2-导线对杆塔支柱；3-导线对导线；4-环对环，一环接地；5-环对环，双环均加压

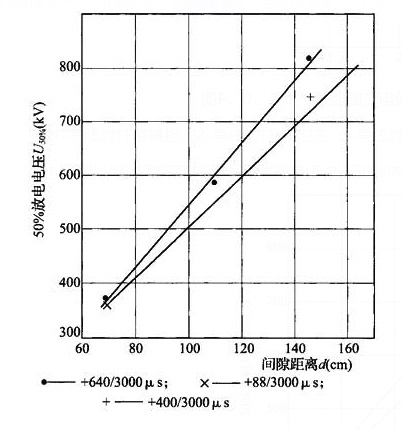

        2  330kV线路和变电站空气间隙的操作冲击50％放电电压可按图F．0．2-2确定。

        图F．0．2-2 双导线对水泥杆空气间隙的操作冲击50％放电电压

        F．0．3  500kV线路杆塔上绝缘子串、线路和变电站空气间隙的放电电压：

        1  500kV单回线路绝缘子串的冲击电压放电电压可按表F．0．3-1确定。

        2  500kV单回线路空气间隙的放电电压可按表F．0．3-2和图F．0．3-1～图F．0．3-4确定。

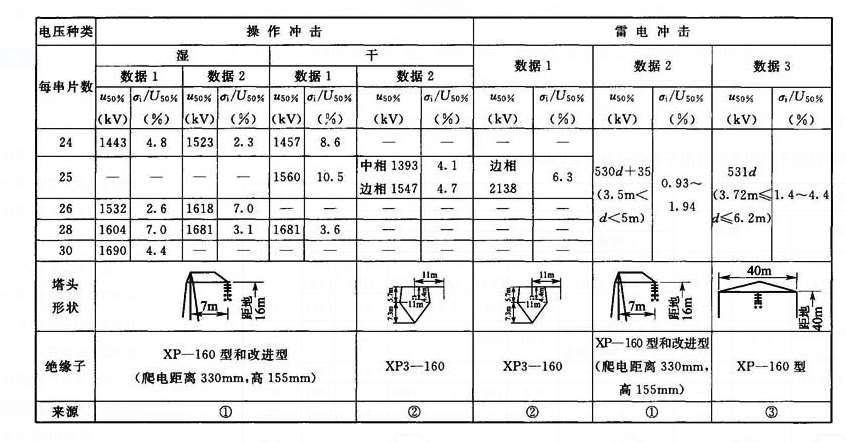

        表F．0．3-1 500kV单回线路绝缘子串在冲击电压下的放电电压

        注：①保定变压器厂、清华大学高压教研组、北京电力设计院、北京电力试验研究所，500kV晋京线输电杆塔绝缘电气特性试验报告，《北京电力技术》，1979．1；

②电力科学研究院，第二代500kV输电线路杆塔塔头的绝缘试验，1983．4；

③电力科学研究院，500kV输电线路塔头绝缘的试验研究，《电网技术》，1982．1。

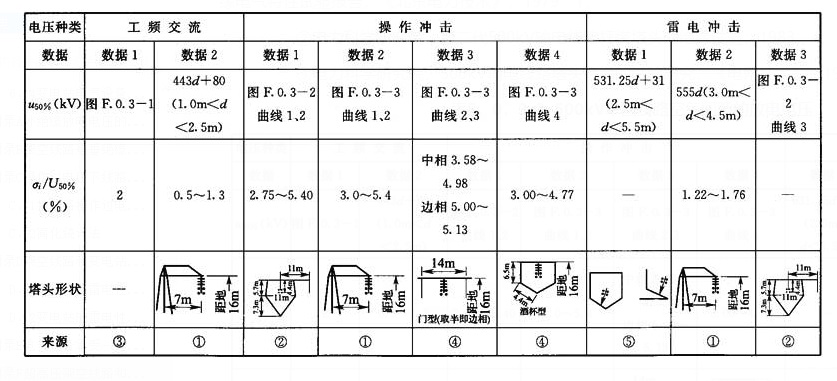

        表F．0．3-2 500kV单回线路空气间隙的放电电压

        注：①保定变压器厂、清华大学高压教研组、北京电力设计院、北京电力试验研究所，500kV晋京线输电杆塔绝缘电气特性试验报告，《北京电力技术》，1979．1；

        ②电力科学研究院，第二代500kV输电线路杆塔塔头的绝缘试验，1983．4；

        ③J．G．安德生等，345kV及以上超高压输电线路，电力工业出版社，1981．6；

        ④保定变压器厂、北京电力试验研究所，500kV输电杆塔中相绝缘操作波试验，《北京电力技术》，1979．10；

        ⑤日本500kV输电线路绝缘的实尺寸试验，《IEEE PAS》88，No．2，1969。

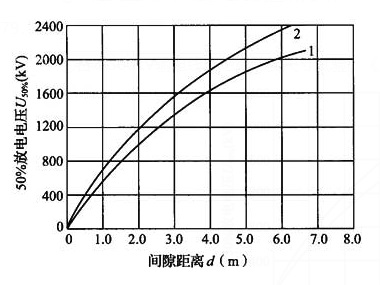

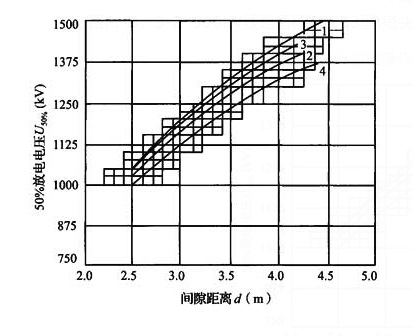

        图F．0．3-1 空气间隙的工频50％放电电压

        1-导线对塔柱；2-导线对导线

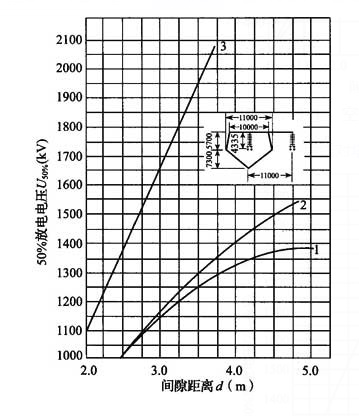

        图F．0．3-2 500kV线路酒杯塔(ZB3型)塔头空气间隙的操作冲击、雷电冲击50％放电电压

        1-中相操作；2-边相操作；3-雷电(1．5μs／40μs)

        图F．0．3-3 500kV门型塔、酒杯塔的塔头空气间隙的操作冲击50％放电电压

        1-边相导线对塔柱；2-门型塔中相；3-门型塔边相；4-酒杯塔

        图F．0．3-4 500kV酒杯塔(ZVB452型)中相V串导线对塔窗空气间隙的操作冲击50％放电电压

        3  500kV同塔双回线路空气间隙的操作冲击放电电压：

        1)塔型SG1的500kV同塔双回线路导线对下横担空气间隙的操作冲击50％放电电压可按图F．0．3-5确定。

        图F．0．3-5 500kV同塔双回线路导线对下横担空气间隙的操作冲击50％放电电压

        2)500kV同塔双回线路下相导线对塔腿空气间隙的操作冲击50％放电电压可按图F．0．3-6确定。

        图F．0．3-6 500kV同塔双回线路下相导线对塔腿空气间隙的操作冲击50％放电电压

        4  500kV变电站仿真型构架或设备在操作冲击电压下空气间隙的放电电压：

        1)二分裂软导线(φ51mm间距400mm)对构架空气间隙的操作冲击50％放电电压可按表F．0．3-3确定。

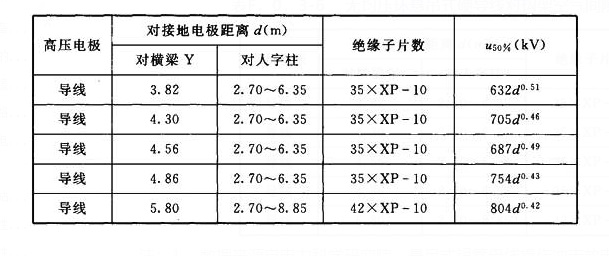

        表F．0．3-3 二分裂软导线对构架空气间隙的操作冲击50％放电电压

        注：①导线与人字柱侧面间隙；

        ②导线与人字柱正面间隙；

        本表数据来源自电力科学研究院，A值的试验研究(阶段报告)，1982年8月。

        2)隔离开关对构架空气间隙的操作冲击50％放电电压可按表F．0．3-4确定。隔离开关对车辆空气间隙的操作冲击50％放电电压可按表F．0．3-5确定。

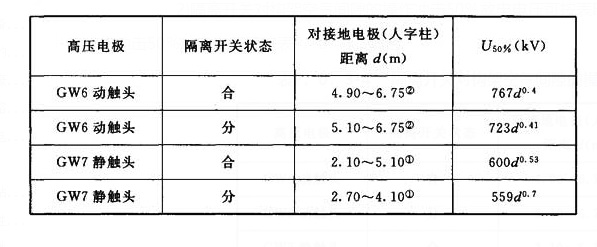

        表F．0．3-4 隔离开关对构架空气间隙的操作冲击50％放电电压

        注：①GW7中心线对人字柱中心线距离为6．0m；

        ②无人检修状态；

        本表数据来源自电力科学研究院，A值的试验研究(阶段报告)，1982年8月。

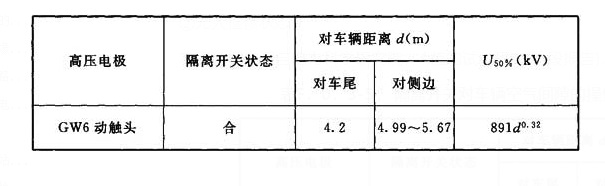

        表F．0．3-5 隔离开关对车辆空气间隙的操作冲击50％放电电压

        注：σ_f／U_50%为4．5％～6％，车辆模型的长宽高分别为10．8m、2．5m和3．5m。

        3)不同布置(图F．0．3-7)方式下，无均压环的悬吊式硬导线对构架空气间隙的操作冲击50％放电电压可按表F．0．3-6确定。有均压环时，对于间隙距离为3．0m～4．2m的情况，间隙距离应增加5．5％。

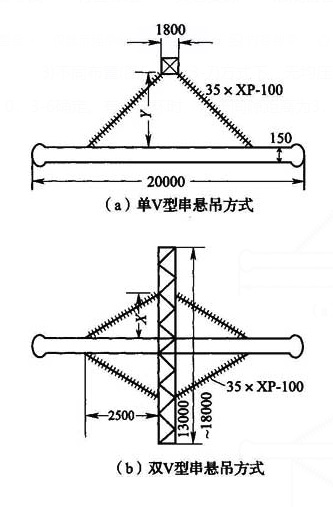

        图F．0．3-7 悬吊式硬导线的布置

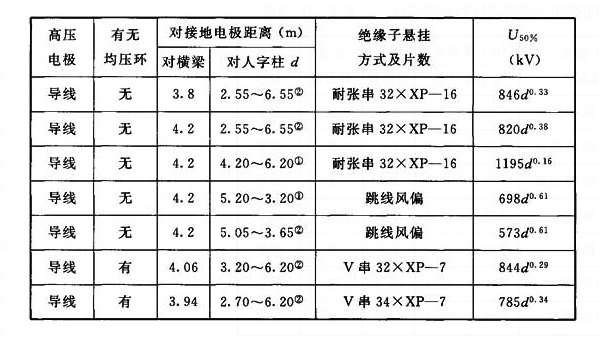

        表F．0．3-6 无均压环悬吊式硬导线对构架空气间隙的操作冲击50％放电电压

        注：1 数据来源自电力科学研究院，悬吊式铝管母线操作冲击放电特性，1981年；

        2 悬吊式硬导线为外φ150mm、内φ136mm铝管，变电站构架为由φ426mm半圆柱两根组成的人字柱，横梁对地高20m。

        F．0．4  750kV线路绝缘子串、线路和变电站空气间隙的放电电压：

        1  750kV线路FC-300 Ⅰ型绝缘子串带6分裂导线的冲击50％放电电压可按图F．0．4-1确定。

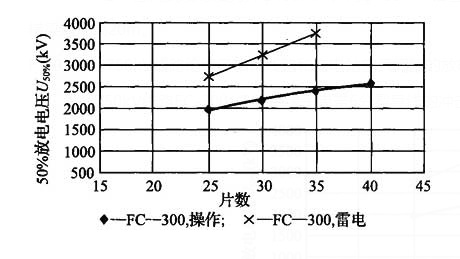

        图F．0．4-1 750kV线路FC-300 Ⅰ型绝缘子串带6分裂导线的冲击50％放电电压

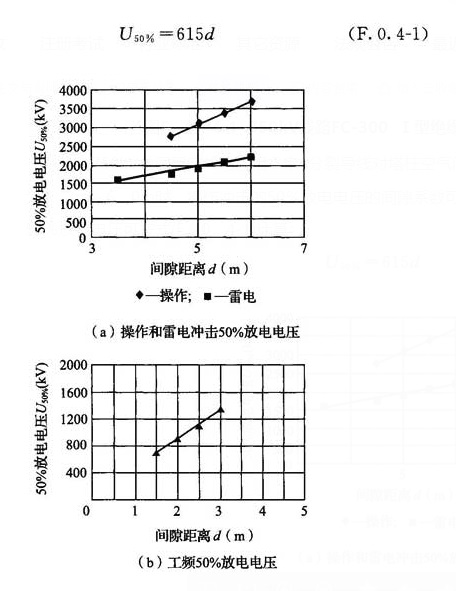

        2  750kV单回架空线路边相Ⅰ串6分裂导线对塔柱空气间隙的50％放电电压可按图F．0．4-2确定。当间隙距离为3．3m～6．0m时，操作冲击的50％放电电压的间隙系数可取1．42。间隙距离为4．4m～6．0m时，雷电冲击的50％放电电压可按式(F．0．4-1)计算：

        图F．0．4-2 750kV线路边相Ⅰ串6分裂导线对塔柱空气间隙的50％放电电压

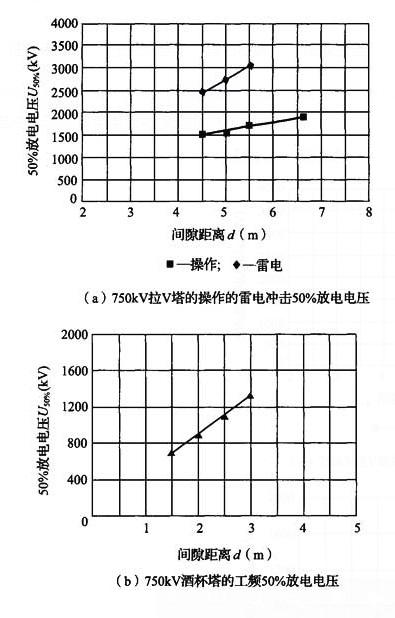

        3  750kV线路拉V塔和酒杯塔中相V串6分裂导线对杆塔横担空气间隙的50％放电电压可按图F．0．4-3确定。当间隙距离为4．4m～6．6m时，操作冲击50％放电电压的间隙系数可取1．2。当间隙距离为3．3m～5．5m时，雷电冲击50％放电电压可按式(F．0．4-2)计算：

        图F．0．4-3 750kV线路中相V串6分裂导线对杆塔空气间隙的50％放电电压

        4  750kV同双回线路空气间隙的工频50％放电电压可按图F．0．4-4确定，操作冲击50％放电电压可按图F．0．4-5确定，雷电冲击50％放电电压可按图F．0．4-6确定。

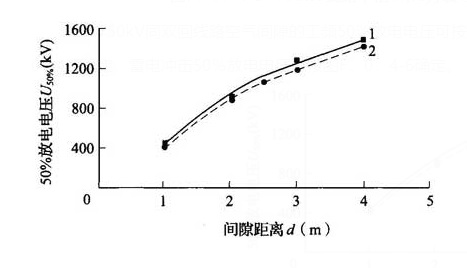

        图F．0．4-4 750kV同双回线路空气间隙的工频50％放电电

        1-中相；2-下相

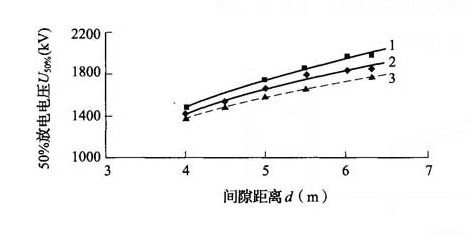

        图F．0．4-5 750kV同双回线路空气间隙的操作冲击50％放电电压

        1-中相波前时间800μs；2-中相波前时间250μs；3-下相波前时间250μs

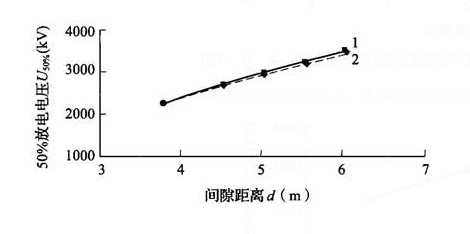

        图F．0．4-6 750kV同双回线路空气间隙的雷电冲击50％放电电压

        1-中相；2-下相

        5  750kV变电站空气间隙放电电压：

        1)750kV变电站导线对人字架空气间隙的50％放电电压可按图F．0．4-7确定。当间隙距离为3．5m～6．3m时，操作冲击50％放电电压的间隙系数可取1．23。当间隙距离为4．3m～5．5m时，雷电冲击50％放电电压可按式(F．0．4-3)计算：



        图F．0．4-7 750kV变电站导线对人字架空气间隙的50％放电电压

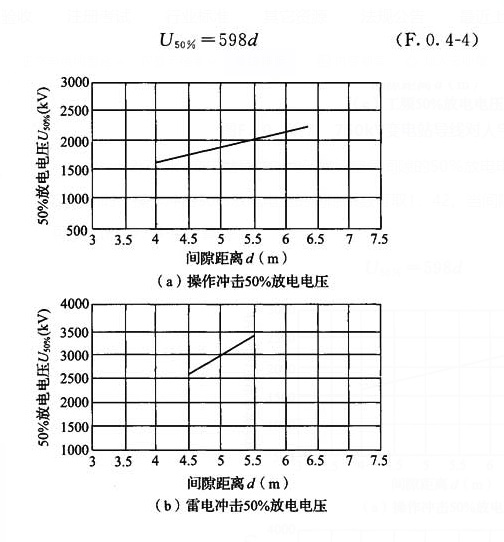

        2)750kV变电站导线对构架横梁空气间隙的50％放电电压可按图F．0．4-8确定。当间隙距离为4．0m～6．3m时，操作冲击50％放电电压的间隙系数可取1．42。当间隙距离为3．3m～5．5m时，雷电冲击50％放电电压可按式(F．0．4-4)计算：

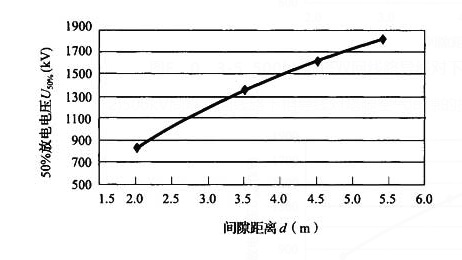

        图F．0．4-8 750kV变电站导线对构架横梁空气间隙的50％放电电压

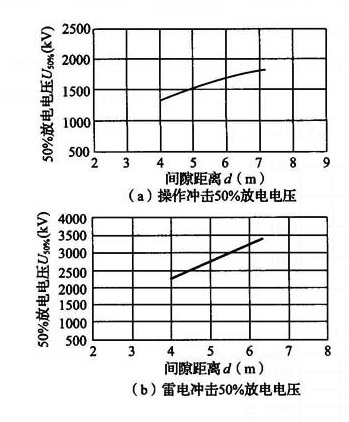

        3)750kV变电站均压环对人字架空气间隙的50％放电电压可按图F．0．4-9确定。当间隙距离为4．1m～7．1m时，操作冲击50％放电电压的间隙系数可取1．12。当间隙距离为4．0m～6．3m时，雷电冲击50％放电电压可按式．(F．0．4-5)计算：

        图F．0．4-9 750kV变电站均压环对人字架空气间隙50％放电电压

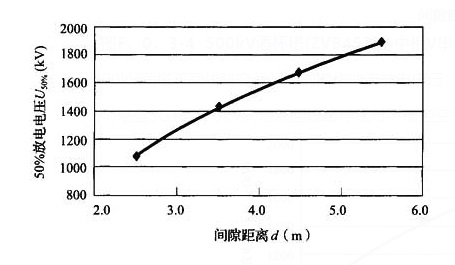

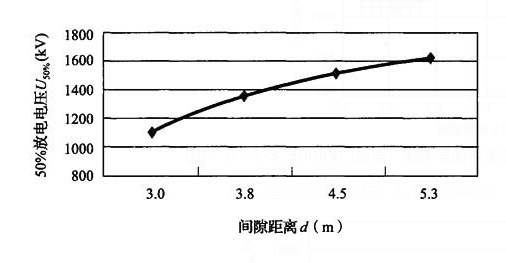

        4)750kV变电站均压环相间空气间隙的操作冲击电压(α＝0．4)50％放电电压可按图F．0．4-10确定。当间隙距离为3．0m～4．0m时，操作冲击50％放电电压的间隙系数可取1．76。

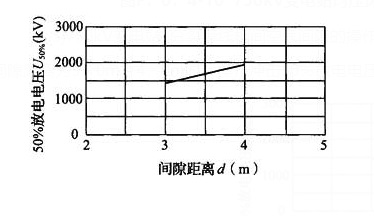

        图F．0．4-10 750kV变电站均压环相间空气间隙的操作冲击50％放电电压

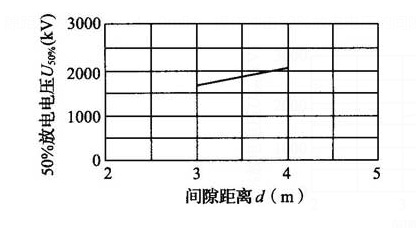

        5)750kV变电站3分裂导线相间空气间隙的操作冲击电压(α＝0．4)50％放电电压可按图F．0．4-11确定。当间隙距离为3．0m～4．0m时，操作冲击50％放电电压的间隙系数可取1．50。

        图F．0．4-11 750kV变电站3分裂导线相间空气间隙的操作冲击50％放电电压
