        6．1．1  绝缘配合按系统中出现的各种电压和保护装置的特性来确定线路、变电站和电气设备的绝缘水平。不同系统，因结构不同以及在不同的发展阶段，可以有不同的绝缘水平。

        6．1．3  确定性法即惯用法。第3款补充了操作过电压闪络率要求。

        6．1．4  参考《交流电气装置的过电压保护和绝缘配合》DL／T 620-1997的第10．1．4条和《IEEE Guide for the Application of Insu-lation Coordination》IEEE Std 1313．2^TM-1999，雷电过电压取避雷器雷电冲击保护水平，进行绝缘配合。

        6．1．5  本条规定了用于操作和雷电过电压绝缘配合的波形的要求。

        第1款第2项，范围Ⅱ的操作冲击电压波头长度，根据已有研究超高压系统中操作过电压的波头长度要比250μs大得多。表2给出了г．H亚历山大罗夫等著、西安高压电器研究所译《高电压外绝缘的电气强度》(机械工业出版社，1977年3月)中列出的110kV～750kV系统中操作过电压1次谐波的自振荡频率。按该自振荡频率推算其1／4周期时间，并视为等值操作过电压波头长度时，330kV系统为1250μs～2500μs；500kV系统为1667μs～3571μs；750kV系统为2500μs～5000μs。

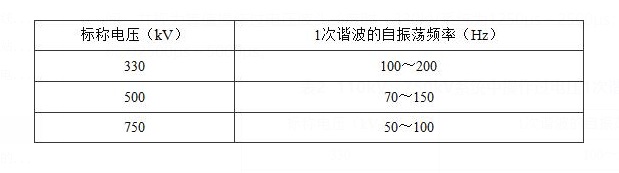

        表2 110kV～750kV系统中操作过电压1次谐波的自振荡频率

        对500kV系统中线路合闸操作过电压波头长度的专门研究表明(李同生、刘益东，《500kV系统合闸过电压波形统计研究》，中国电机工程学会高压专业委员会学术年会论文集，1988年)：500kV线路合闸过电压波头长度服从极大值分布也符合正态分布。在所研究的100种系统方式中95％以上的波头长度大于2000μs。小于1000μs的概率极其稀少。

        近期对青海330kV系统中线路合闸操作过电压的一项研究表明，操作过电压波头长度大多达2500μs。而针对西北750kV系统中线路合闸操作过电压的一项研究表明，操作过电压波头长度不小于2150μs。

        综合上述对范围Ⅱ的操作冲击电压波头长度，本规范推荐“宜按工程条件预测的结果选取”而不采用250μs。

        6．1．7  经与国内试验研究结果的比较，本规范采用本规范附录A推荐的外绝缘放电电压的海拔校正的方法。
