        5．1．1  6kV及以上无地线线路钢筋混凝土杆宜接地，金属杆塔应接地，接地电阻不宜超过30Ω。

        5．1．2  除多雷区外，沥青路面上的架空线路的钢筋混凝土杆塔和金属杆塔，以及有运行经验的地区，可不另设人工接地装置。

        5．1．3  有地线的线路杆塔的工频接地电阻，不宜超过表5．1. 3的规定。

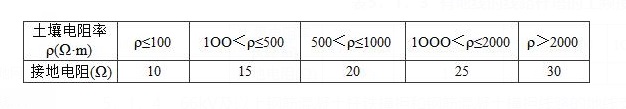

        表5．1．3 有地线的线路杆塔的工频接地电阻

        5．1．4  66kV及以上钢筋混凝土杆铁横担和钢筋混凝土横担线路的地线支架、导线横担与绝缘子固定部分或瓷横担固定部分之间，宜有可靠的电气连接，并应与接地引下线相连。主杆非预应力钢筋上下已用绑扎或焊接连成电气通路时，可兼作接地引下线。利用钢筋兼作接地引下线的钢筋混凝土电杆时，其钢筋与接地螺母、铁横担间应有可靠的电气连接。

        5．1．5  高压架空线路杆塔的接地装置，可采用下列型式：

        1  在土壤电阻率ρ≤100Ω·m的潮湿地区，可利用铁塔和钢筋混凝土杆自然接地。发电厂和变电站的进线段，应另设雷电保护接地装置。在居民区，当自然接地电阻符合要求时，可不设人工接地装置。

        2  在土壤电阻率100Ω·m＜ρ≤300Ω·m的地区，除应利用铁塔和钢筋混凝土杆的自然接地外，并应增设人工接地装置，接地极埋设深度不宜小于0．6m

        3  在土壤电阻率300Ω·m＜ρ≤2000Ω·m的地区，可采用水平敷设的接地装置，接地极埋设深度不宜小于0．5m。

        4  在土壤电阻率ρ＞2000Ω·m的地区，接地电阻很难降到30Ω以下时，可采用6根～8根总长度不超过500m的放射形接地极或采用连续伸长接地极。放射形接地极可采用长短结合的方式。接地极埋设深度不宜小于0．3m。接地电阻可不受限制。

        5  居民区和水田中的接地装置，宜围绕杆塔基础敷设成闭合环形。

        6  放射形接地极每根的最大长度应符合表5．1．5的规定：

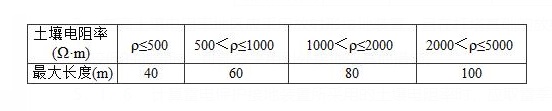

        表5．1.5 放射形接地极每根的最大长度

        7  在高土壤电阻率地区应采用放射形接地装置，且在杆塔基础的放射形接地极每根长度的1．5倍范围内有土壤电阻率较低的地带时，可部分采用引外接地或其他措施。

        5．1．6  计算雷电保护接地装置所采用的土壤电阻率时，应取雷季中最大值，并应按下式计算：

        ρ＝ρ₀φ (5．1．6)

        式中：ρ——土壤电阻率，土壤和水的电阻率可参考本规范附录J的规定取值(Ω·m)；

        ρ₀——雷季中无雨水时所测得的土壤电阻率(Ω·m)；

        φ——土壤干燥时的季节系数，应按表5．1．6的规定取值。

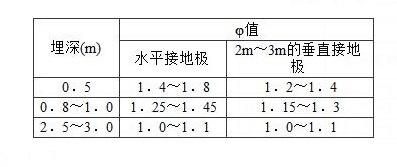

        表5．1．6 土壤干燥时的季节系数

        5．1．7  单独接地极或杆塔接地装置的冲击接地电阻，可按下式计算：

        R_i＝αR (5．1．7)

        式中：R_i——单独接地极或杆塔接地装置的冲击接地电阻(Ω)；

        R——单独接地极或杆塔接地装置的工频接地电阻(Ω)；

        α——单独接地极或杆塔接地装置的冲击系数，可按本规范附录F的规定取值。

        5．1．8  当接地装置由较多水平接地极或垂直接地极组成时，垂直接地极的间距不应小于其长度的2倍；水平接地极的间距不宜小于5m。

由n根等长水平放射形接地极组成的接地装置，其冲击接地电阻可按下式计算：

        R_i＝(R_hi/n)×(1/η_i) (5．1．8)

        式中：R_hi——每根水平放射形接地极的冲击接地电阻(Ω)；

        η_i——计及各接地极间相互影响的冲击利用系数，可按本规范附录F的规定选取。

        5．1．9  由水平接地极连接的n根垂直接地极组成的接地装置，其冲击接地电阻可按下式计算：

(5．1．9)

        式中：R_vi——每根垂直接地极的冲击接地电阻(Ω)；

        R′_hi——水平接地极的冲击接地电阻(Ω)。
