        5．2．1  电力电缆金属护套或屏蔽层，应按下列规定接地：

        1  三芯电缆应在线路两终端直接接地。线路中有中间接头时，接头处也应直接接地。

        2  单芯电缆在线路上应至少有一点直接接地，且任一非接地处金属护套或屏蔽层上的正常感应电压，不应超过下列数值：

        1)在正常满负载情况下，未采取防止人员任意接触金属护套或屏蔽层的安全措施时，50V。

        2)在正常满负荷情况下，采取防止人员任意接触金属护套或屏蔽层的安全措施时，100V。

        3  长距离单芯水底电缆线路应在两岸的接头处直接接地。

        5．2．2  交流单芯电缆金属护套的接地方式，应按图5．2．2所示部位接地和设置金属护套或屏蔽层电压限制器，并应符合下列规定：

        1  线路不长，且能满足本规范第5．2．1条的规定时，可采用线路一端直接接地方式。在系统发生单相接地故障对临近弱电线路有干扰时，还应沿电缆线路平行敷设一根回流线，回流线的选择与设置应符合下列要求：

        1)回流线的截面选择应按系统发生单相接地故障电流和持续时间验算其稳定性。

        2)回路线的排列布置方式，应使电缆正常工作时在回流线上产生的损耗最

        2  线路稍长，一端接地不能满足本规范第5．2．1条的规定，且无法分成3段组成交叉互联时，可采用线路中间一点接地方式，并应按本规范第5．2．2条第1款的规定加设回流线。

        3  线路较长，中间一点接地方式不能满足本规范第5．2．1条的规定时，宜使用绝缘接头将电缆的金属护套和绝缘屏蔽均匀分割成3段或3的倍数段，并应按图5．2．2所示采用交叉互联接地方式。

        5．2．3  金属护套或屏蔽层电压限制器与电缆金属护套的连接线，应符合下列要求：

        1  连接线应最短，3m之内可采用单芯塑料绝缘线，3m以上宜采用同轴电缆。

        2  连接线的绝缘水平不得小于电缆外护套的绝缘水平。

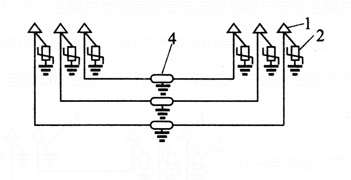

        (a)一端接地方式 (b)线路中间一点接地方式

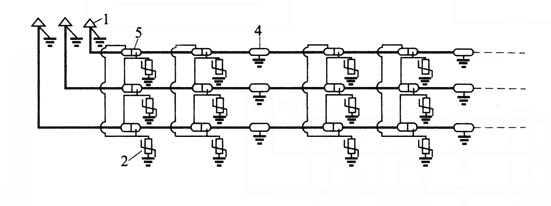

        (c)交叉互联接地方式

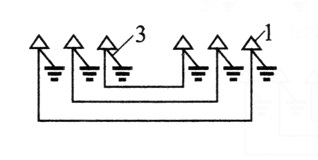

        (d)两端直接接地方式

        图5．2．2 采用金属屏蔽层电压限制器时的接地方式

        1—电缆终端头；2—金属屏蔽层电压限制器；3—直接接地；4—中间接头；5—绝缘接头

        3  连接线截面应满足系统单相接地故障电流通过时的热稳定要求。
