        7．1．1 低压系统接地的型式可分为TN、TT和IT等3种。

        7．1．2  TN系统可分为单电源系统和多电源系统，并应分别符合下列要求：

        1  对于单电源系统，TN电源系统在电源处应有一点直接接地，装置的外露可导电部分应经PE接到接地点。TN系统可按N和PE的配置，分为下列类型：

        1)TN-S系统，整个系统应全部采用单独的PE，装置的PE也可另外增设接地(图7．1．2-1～图7．1．2-3)。

        图7．1．2-1 全系统将N与PE分开的TN-S系统

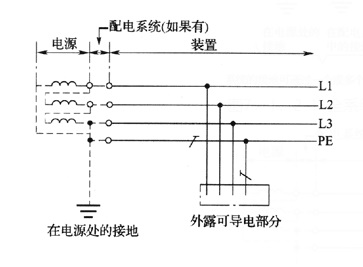

        图7．1．2-2 全系统将被接地的相导体与PE分开的TN—S系统

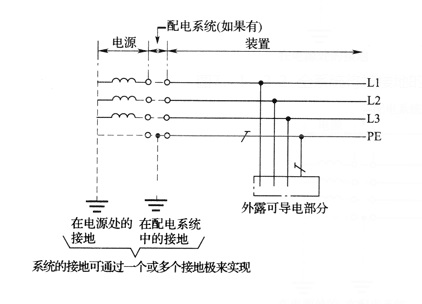

        图7．1．2-3 全系统采用接地的PE和未配出N的TN-S系统

        2)TN-C-S系统，系统中的一部分，N的功能和PE的功能合并在一根导体中(图7．1．2-4～图7．1．2-6)。图7．1．2-4中装置的PEN或PE导体可另外增设接地。图7．1．2-5和图7．1．2-6中对配电系统的PEN和装置的PE导体也可另外增设接地。

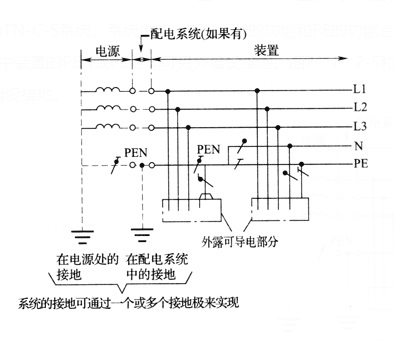

        图7．1．2-4 在装置非受电点的某处将PEN分离成PE和N的三相四线制的TN-C-S系统

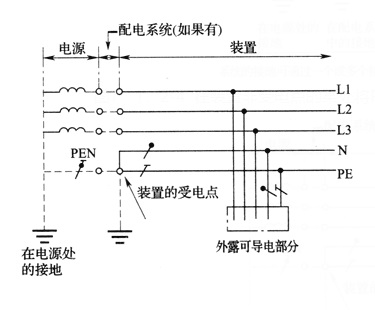

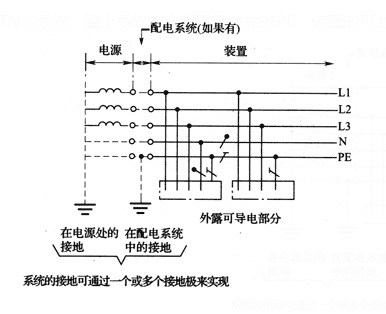

        图7．1．2-5 在装置的受电点将PEN分离成PE和N的三相四线制的TN-C-S系统

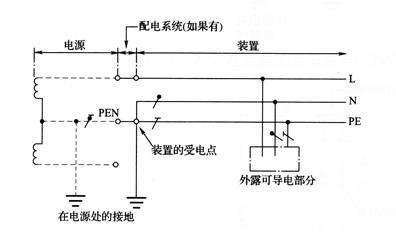

        图7．1．2-6 在装置的受电点将PEN分离成PE和N的单相两线制的TN-C-S系统

        3)TN-C系统，在全系统中，N的功能和PE的功能合并在一根导体中(图7．1．2-7)。装置的PEN也可另外增设接地。

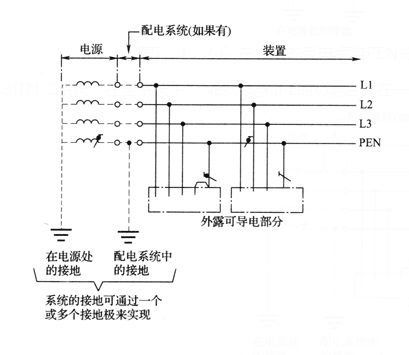

        图7．1．2-7 全系统采用将N的功能和PE的功能合并于一根导体的TN-C系统

        2  对于具有多电源的TN系统，应避免工作电流流过不期望的路径。

        对用电设备采用单独的PE和N的多电源TN-C-S系统(图7．1．2-8)，仅有两相负荷和三相负荷的情况下，无需配出N，PE宜多处接地。

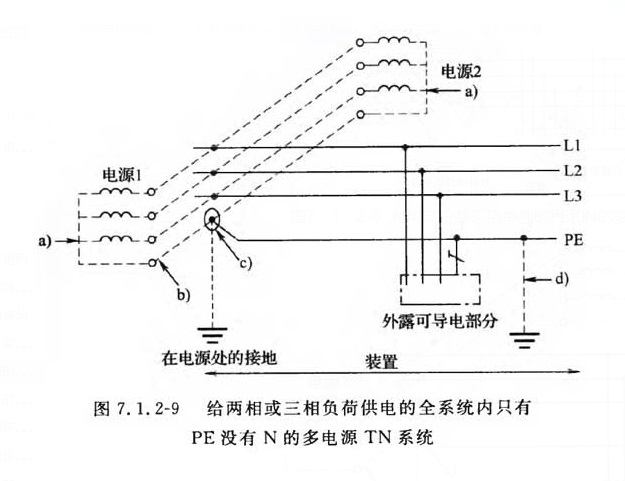

        对用电设备采用单独的PE和N的多电源TN-C-S系统(图7．1．2-8)和对于具有多电源的TN系统(图7．1．2-9)，应符合下列要求：

        1)不应在变压器的中性点或发电机的星形点直接对地连接。

        2)变压器的中性点或发电机的星形点之间相互连接的导体应绝缘，且不得将其与用电设备连接。

        3)电源中性点间相互连接的导体与PE之间，应只一点连接，并应设置在总配电屏内。

        4)对装置的PE可另外增设接地。

        5)PE的标志，应符合现行国家标准《人机界面标志标识的基本和安全规则 导体的颜色或数字标识》GB 7947的有关规定。

        6)系统的任何扩展，应确保防护措施的正常功能不受影响。

        图7．1．2-8 对用电设备采用单独的PE和N的多电源TN-C-S系统

        7．1．3

        TT系统应只有一点直接接地，装置的外露可导电部分应接到在电气上独立于电源系统接地的接地极上(图7．1．3-1和图7．1．3-2)。对装置的PE可另外增设接地。

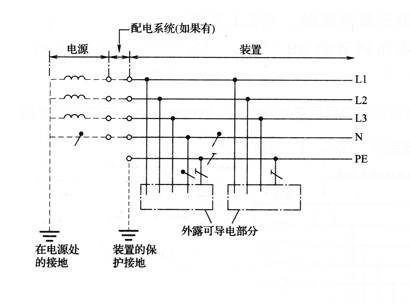

        图7．1．3-1 全部装置都采用分开的中性导体和保护导体的TT系统

        图7．1．3-2 全部装置都具有接地的保护导体，但不配出中性导体的TT系统

        7．1．4  IT电源系统的所有带电部分应与地隔离，或某一点通过阻抗接地。电气装置的外露可导电部分，应被单独地或集中地接地，也可按现行国家标准《建筑物电气装置 第4-41部分：安全防护—电击防护》GB 16895．21—2004的  第413．1．5条的规定，接到系统的接地上(图7．1．4-1和图7．1．4-2)。  对装置的PE可另外增设接地，并应符合下列要求：

        1  该系统可经足够高的阻抗接地。

        2  可配出N，也可不配出N。

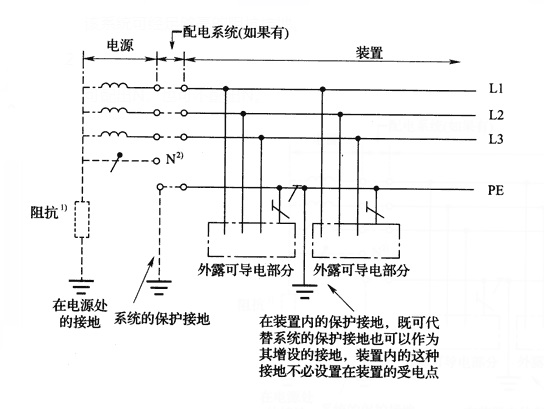

        图7．1．4-1 将所有的外露可导电部分采用PE相连后集中接地的IT系统

        注：装置的PE导体可另外增设接地。1）该系统可经过足够高的阻抗接地。例如，在中性点、人工中性点或相导体上都可以进行这种连接。2）可以配出中性导体也可以不配出中性导体。

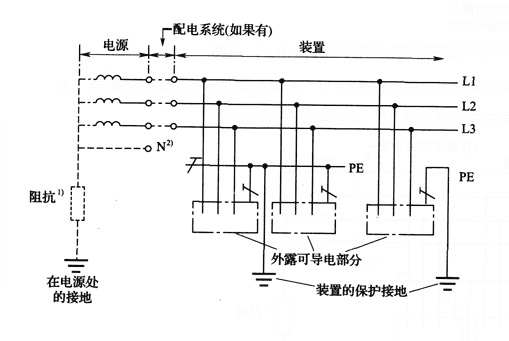

        图7．1．4-2 将外露可导电部分分组接地或独立接地的IT系统

        注：装置的PE导体可另外增设接地。1）该系统可经过足够高的阻抗接地。2）可以配出中性导体也可以不配出中性导体。
