        8．2．1  PE的最小截面积应符合下列要求：

        1  每根PE的截面积均应符合现行国家标准《建筑物电气装置 第4-41部分：安全防护-电击防护》GB 16895．21-2004的第411．1条的规定，并应能承受预期的故障电流。

        PE的最小截面积可按式(8．2．1)计算，也可按表8．2．1确定：

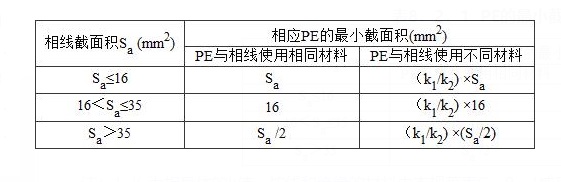

        表8．2．1 PE的最小截面积

        注：1 k₁为相导体的k值，按线和绝缘的材料由本规范表G．0．1或现行国家标准《建筑物电气装置 第4部分：安全防护 第43章：过电流保护》GB 16895．5的有关规定选取；

        2 k₂为PE的k值，按本规范表G．0．2-1～表G．0．2-5的规定选取；

        3 对于PEN，其截面积应符合现行国家标准《建筑物电气装置 第5部分：电气设备的选择和安装 第52章：布线系统》GB 16895．6规定的N尺寸后，再减少。

        2 切断时间不超过5s时，PE的截面积不应小于下式的要求：

        S=√(I²t)/k (8．2．1)

        式中：S——截面积(mm²)；

        I——通过保护电器的阻抗可忽略的故障产生的预期故障电流有效值(A)；

        t——保护电器自动切断时的动作时间(s)；

        k——由PE、绝缘和其他部分的材料以及初始和最终温度决定的系数，按本规范附录G的规定取值。

        3 不属于电缆的一部分或不与相线共处于同一外护物之内的每根PE，其截面积不应小于下列数值：

        1)有防机械损伤保护，铜为2．5mm²，铝为16mm²；

        2)没有防机械损伤保护，铜为4mm²，铝为16mm²。

        4 当两个或更多个回路共用一个时，其截面积应按下列要求确定：

        1)按回路中遭受最严重的预期故障电流和动作时间，其截面积按本条第1款计算；

        2)对应于回路中的最大相线截面积，其截面积按本规范表8．2．1选定。

        8．2．2  PE类型应符合下列要求：

        1  PE应由下列一种或多种导体组成。

        1)多芯电缆中的芯线。

        2)与带电线共用的外护物(绝缘的或裸露的线)。

        3)固定安装的裸露的或绝缘的导体。

        4)符合本规范第8．2．2．条第2款第1)项和第2)项规定条件的金属电缆护套、电缆屏蔽层、电缆铠装、金属编织物、同心线、金属导管。

5)PE的配置，还应符合本规范第8．2．6条的规定。

        2  装置中包括带金属外护物的设备，其金属外护物或框架同时满足下列要求时，可用作保护导体：

        1)能利用结构或适当的连接，使对机械、化学或电化学损伤的防护性能得到保护，并保持电气连续性。

        2)符合本规范第8．2．1条的规定。

        3)在每个预留的分接点上，允许与其他保护导体连接。

        3  下列金属部分不应作为PE或保护联结导体：

        1)金属水管。

        2)含有可燃性气体或液体的金属管道。

        3)正常使用中承受机械应力的结构部分。

        4)柔性或可弯曲金属导管(用于保护接地或保护联结目的而特别设计的除外)。

        5)柔性金属部件。

        6)支撑线。

        8．2．3  PE的电气连续性应符合下列要求：

        1  PE对机械伤害、化学或电化学损伤、电动力和热动力等，应具有适当的防护性能。

        2  除下列各项外，PE接头的位置应是可接近的：

        1)填充复合填充物的接头。

        2)封闭的接头。

        3)在金属导管内和槽盒内接头。

        4)在设备标准中已成为设备的一部分的接头。

        3  在PE中，不应串入开关器件，可设置能用工具拆开的接头。

        4  在采用接地电气监测时，不应将专用器件串接在PE中。

        5  除本规范第8．2．2条第2款外，器具的外露可导电部分不应用于构成其他设备保护导体的一部分。

        8．2．4  PEN应符合下列要求：

        1  PEN应只在固定的电气装置中采用，铜的截面积不应小于10mm²或铝的截面积不应小于16mm²。

        2  PEN应按可能遭受的最高电压加以绝缘。

        3  从装置的任一点起，N和PE分别采用单独的导体时，不允许该N再连接到装置的任何其他的接地部分，允许由PEN分接出的PE和PE超过一根以上。PE和N，可分别设置单独的端子或母线，PEN应接到为PE预设的端子或母线上。

        8．2．5  保护和功能共用接地应符合下列要求：

        1  保护和功能共用接地用途的导体，应满足有关PE的要求，并应符合现行国家标准《建筑物电气装置 第4-41部分：安全防护一电击防护》GB 16895．21的有关规定。信息技术电源的直流回路的PEL或PEM，也可用作功能接地和保护接地两种共用功能的导体。

        2  外界可导电部分不应用作PEL和PEM。

        8．2．6  当过电流保护器用作电击防护时，PE应合并到与带电导体同一布线系统中，或设置在靠过电流保护器最近的地方。

        8．2．7  预期用作永久性连接，且所用的PE电流又超过10mA的用电设备，应按下列要求设置加强型PE：

        1  PE的全长应采用截面积至少为10mm²的铜线或16mm²的铝线。

        2  也可再用一根截面积至少与用作间接接触防护所要求的PE相同，且一直敷设到PE的截面积不小于铜10mm²或铝16mm²处，用电器具对第二根PE应设置单独的接线端子。
