        A．0．1  均匀土壤中垂直接地极的接地电阻可按下列公式计算：

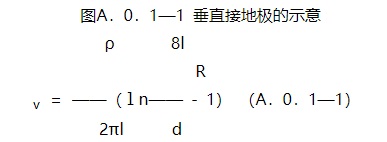

        1  当l≥d时，接地电阻可按下式计算(图A．0．1—1)：

        式中：R_v——垂直接地极的接地电阻(Ω)；

        ρ——土壤电阻率(Ω · m)；

        l——垂直接地极的长度(m)；

        d——接地极用圆导体时，圆导体的直径(m)。

        2  当接地极用其他型式导体时，其等效直径可按下式计算(图A．0．1—2)：

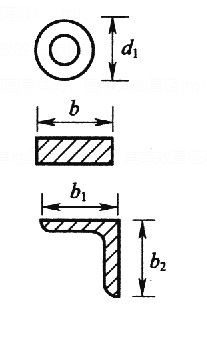

        图A．0．1—2 几种型式导体的计算用尺寸

        管状导体，d＝d₁ (A．0．1—2)

        扁导体，d＝b/2 (A．0．1—3)

        等边角钢，d＝0．84b (A．0．1—4)

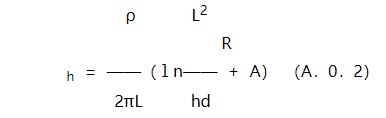

        A．0．2  均匀土壤中不同形状水平接地极的接地电阻，可按下式计算：

        式中：R_h——水平接地极的接地电阻(Ω)；

        L——水平接地极的总长度(m)；

        h——水平接地极的埋设深度(m)；

        d——水平接地极的直径或等效直径(m)；

        A——水平接地极的形状系数，可按表A．0．2的规定采用。

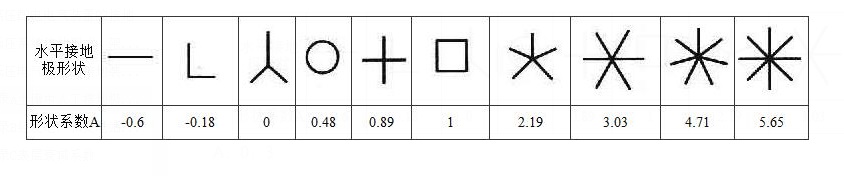

        表A．0．2 水平接地极的形状系数

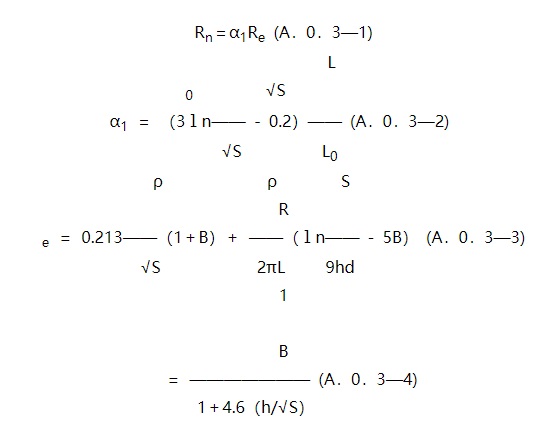

        A．0．3  均匀土壤中水平接地极为主边缘闭合的复合接地极(接地网)的接地电阻，可按下列公式计算：

        式中：R_n——任意形状边缘闭合接地网的接地电阻(Ω)；

        R_e——等值(即等面积、等水平接地极总长度)方形接地网的接地电阻(Ω)；

        S——接地网的总面积(m²)；

        d——水平接地极的直径或等效直径(m)；

        h——水平接地极的埋设深度(m)；

        L₀——接地网的外缘边线总长度(m)；

        L——水平接地极的总长度(m)。

        A．0．4  均匀土壤中人工接地极工频接地电阻的简易计算，可相应采用下列公式：

垂直式：

        R

        ≈ 0．3ρ (A．0．4—1)

        单根水平式：

        R

        ≈ 0．03ρ (A．0．4—2)

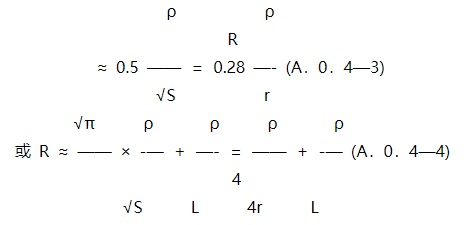

        复合式(接地网)：

        式中：S——大于100m²的闭合接地网的面积；

        r——与接地网面积S等值的圆的半径，即等效半径(m)。

        A．0．5  典型双层土壤中几种接地装置的接地参数，可按下列公式计算：

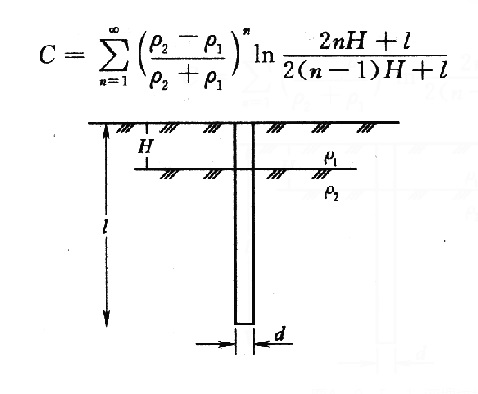

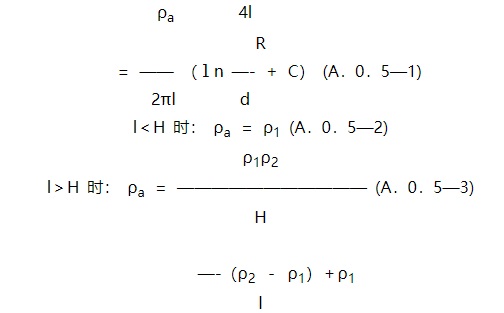

        1  深埋垂直接地极的接地电阻(图A．0．5—1)：

        图A．0．5—1 深埋接地体示意

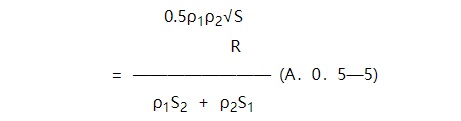

        2  土壤具有图A．0．5—2所示的两个剖面结构时，水平接地网的接地电阻R：

        式中：S₁、S₂——覆盖在ρ₁、ρ₂土壤电阻率上的接地网面积(m²)；

        S——接地网总面积(m²)。

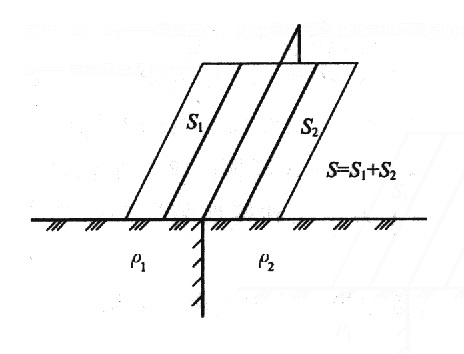

        图A．0．5—2 两种土壤电阻率的接地网
