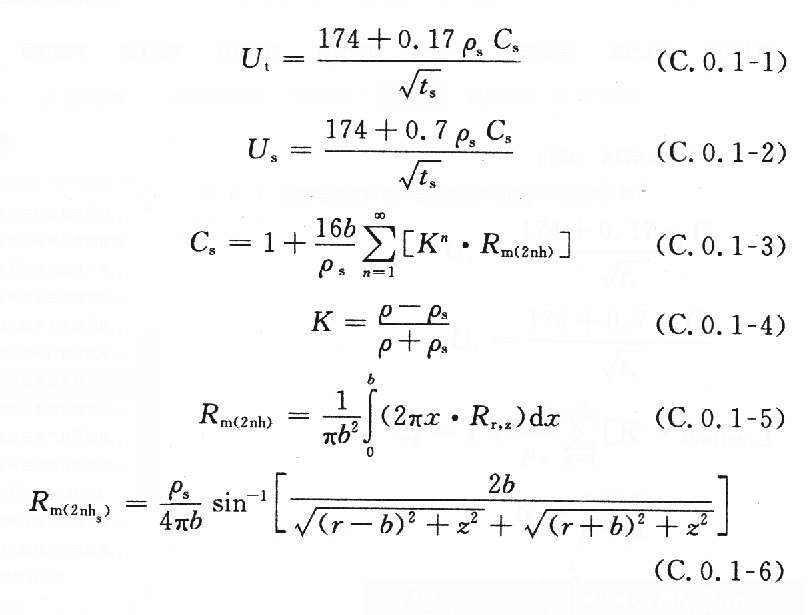

        C．0．1 接触电位差和跨步电位差允许值可按下列公式计算：

        式中：ρ_s——表层土壤电阻率；

        C_s——表层衰减系数，通过镜像法进行计算，也可通过图C．0．1中C_s与h_s和K的关系曲线查取，其中b取0．08m；

        b——人脚的金属圆盘的半径；

        K——不同电阻率土壤的反射系数，可按公式(C．0．1—4)计算；

        h_s——表层土壤厚度；

        R_m(2nhs)——两个相似、平行、相距2nh_s且置于土壤电阻率为ρ的无限大土壤中的两个圆盘之间的互阻(Ω)；

        ρ——下层土壤电阻率；

        r，z——以圆盘1的中心为坐标原点时，圆盘2上某点的极坐标。

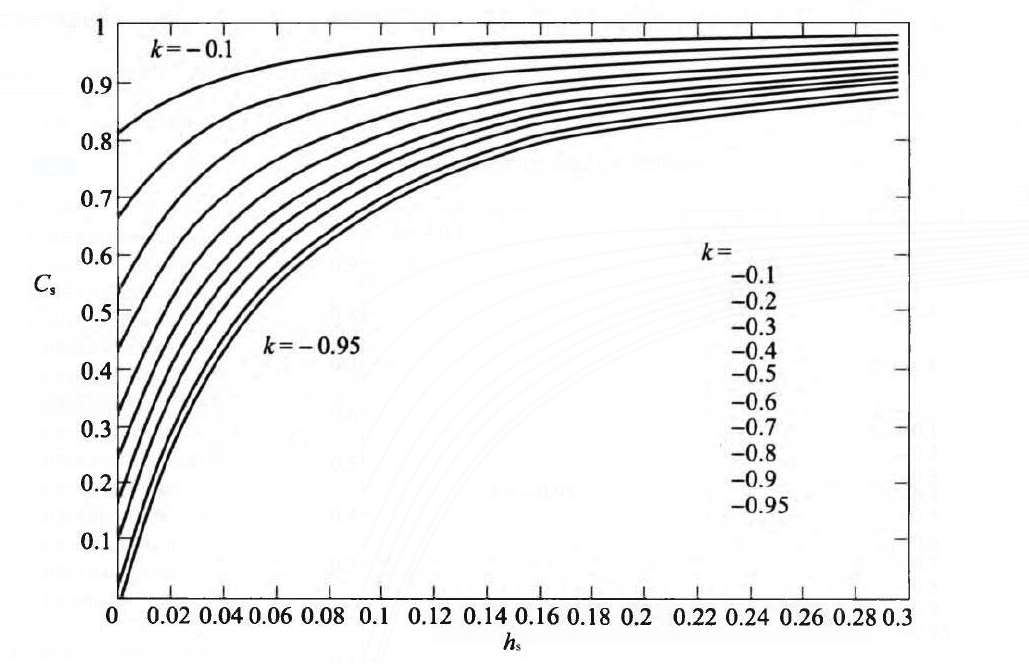

        图C．0．1 C_s与h_s和K的关系曲线

        C．0．2  工程中对地网上方跨步电位差和接触电位差允许值的计算精度要求不高(误差在5％以内)时，也可采用下式计算：
