        E．0．1接地导体(线)的最小截面应符合下式的要求：

        式中：S_g——接地导体(线)的最小截面(mm²)；

        I_g——流过接地导体(线)的最大接地故障不对称电流有效值(A)，按工程设计水平年系统最大运行方式确定；

        t_e——接地故障的等效持续时间，与t_s相同(s)；

        C——接地导体(线)材料的热稳定系数，根据材料的种类、性能及最大允许温度和接地故障前接地导体(线)的初始温度确定。

        E．0．2 在校验接地导体(线)的热稳定时，I_g及t_e应采用表E．0．2—1所列数值。接地导体(线)的初始温度，取40℃。

        对钢和铝材的最大允许温度分别取400℃和300℃。钢和铝材的热稳定系数C值分别取70和120。

        铜和铜覆钢材采用放热焊接方式时的最大允许温度，应根据土壤腐蚀的严重程度经验算分别取900℃、800℃或700℃。爆炸危险场所，应按专用规定选取。铜和铜镀钢材的热稳定系数C值可采用表E．0．2—2给出的数值。

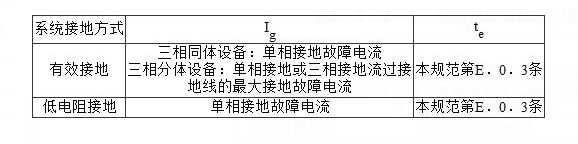

        表E．0．2—1 校验接地导体(线)热稳定用的I_g和t_e值

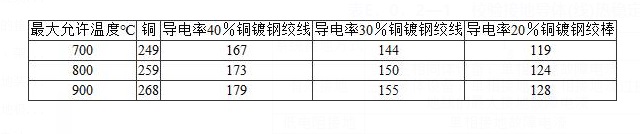

        表E．0．2—2 校验铜和铜镀钢材接地导体(线)热稳定用的C值

        E．0．3 热稳定校验用的时间可按下列要求计算：

        1 发电厂和变电站的继电保护装置配置有两套速动主保护、近接地后备保护、断路器失灵保护和自动重合闸时，t_e应按下式取值：

        t_e≥t_m＋t_f＋t_o (E．0．3—1)

        式中 t_m——主保护动作时间(s)；

        t_f——断路器失灵保护动作时间(s)；

        t_o——断路器开断时间(s)。

        2 配有一套速动主保护、近或远(或远近结合的)后备保护和自动重合闸，有或无断路器失灵保护时，t_e应按下式取值：

        t_e≥t_o＋t_r (E．0．3—2)

        式中 t_r——第一级后备保护的动作时间(s)。
