        F．0．1杆塔水平接地装置的工频接地电阻可按下式计算：

        式中：A_t——按表F．0．1取值；

        L——按表F．0．1取值。

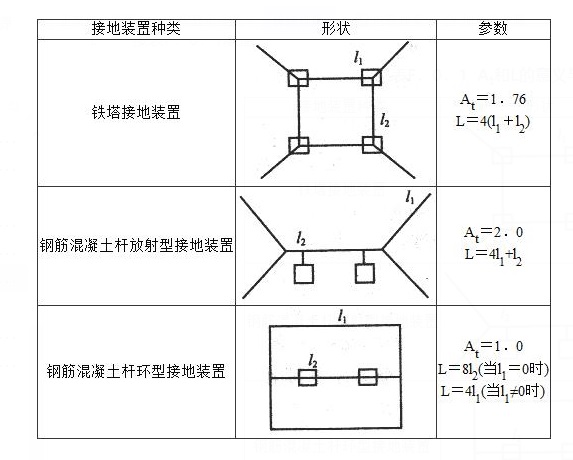

        表F．0．1 A_t和L的意义与取值

        F．0．2 杆塔接地装置接地电阻的冲击系数，可按以下公式计算：

        1 铁塔接地装置：

        α＝ 0.74ρ^-0.4(7.0＋√L)[1.56－exp（－3.0I_i^-0.4）] （F．0．2—1）

        式中：I_i——流过杆塔接地装置或单独接地极的冲击电流(kA)；

        ρ——以Ω·m表示的土壤电阻率。

        2 钢筋混凝土杆放射型接地装置：

        a

        = 1.36ρ^-0.4(1.3＋√L)[1.55－exp（－4.0I_i^-0.4）] （F．0．2—2）

        3 钢筋混凝土杆环型接地装置：

        a

        = 2.94ρ^-0.5(6.0＋√L)[1.23－exp（－2.0I_i^-0.3）] （F．0．2—3）

        4 单独接地极接地电阻的冲击系数的计算：

        1)垂直接地极：

        a

        = 2.75ρ^-0.4(1.8＋√L)[0.75－exp（－1.50I_i^-0.2）] （F．0．2—4）

        2)单端流入冲击电流的水平接地极：

a

        = 1.62ρ^-0.4(5.0＋√L)[0.79－exp（－2.3I_i^-0.2）] （F．0．2—5）

        3)中部流入冲击电流的水平接地极：

a

        = 1.16ρ^-0.4(7.1＋√L)[0.78－exp（－2.3I_i^-0.2）] （F．0．2—6）

        F．0．3 ρ≤300Ω·m时，可计及杆塔自然接地极的作用。其冲击系数可利用下式计算：

        式中：a_i——对钢筋混凝土杆、钢筋混凝土桩和铁塔的基础(一个塔脚)，为0．053；对装配式钢筋混凝土基础(一个塔脚)和拉线盘(带拉线棒)，为0．038

        F．0．4 各种型式接地极的冲击利用系数η_i可采用表F．0．4的数值。工频利用系数可取0．9。自然接地极，工频利用系数可取0．7。

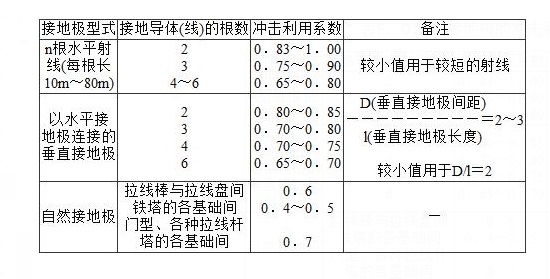

        表F．0．4 接地极的冲击利用系数η_i

        F．0．5 各种型式接地装置工频接地电阻的计算，可采用表F．0．5的简易计算式。

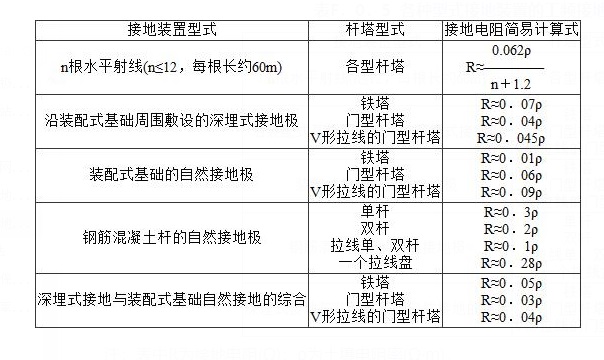

        表F．0．5 各种型式接地装置的工频接地电阻简易计算式

        注：表中R为接地电阻(Ω)；ρ为土壤电阻率(Ω·m)。
