        G．0．1本规范第8．2．1条第2款式(8．2．1)中k值可由下式计算：

        式中 Q_c——导线材料在20℃的体积热容量[J／(℃·mm³)]；

        β——导线在0℃时的电阻率温度系数的倒数，可按表G．0．1取值(℃)

        ρ₂₀——导线材料在20℃时的电阻率，可按表G．0．1取值(Ω·mm)；

        θ_I——导线的初始温度(℃)；

        θ_f——导线的最终温度(℃)。

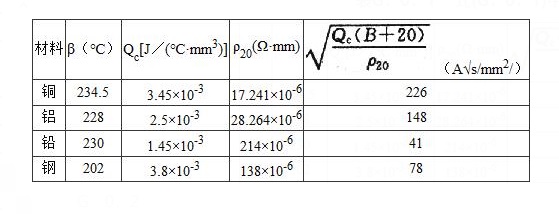

        表G．0．1 式(G．0．1)中的参数取值

        G．0．2 用法不同或运行情况不同的保护导体的k值，可按表G．0．2—1～表G．0．2—5选取。

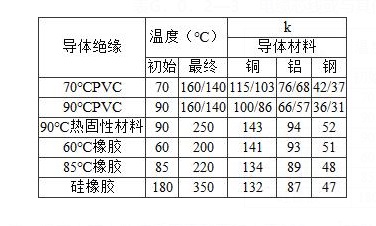

        表G．0．2—1 非电缆芯线且不与其他电缆成束敷设的绝缘保护导体的k

        注：温度中的较小数值适用于截面积大于300mm²的PVC绝缘导体。

        表G．0．2—2 与电缆护层接触但不与其他电缆成束敷设的裸保护导体的k

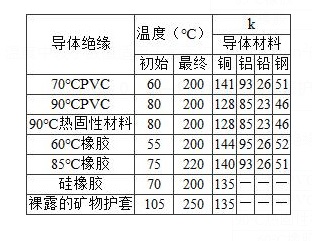

        表G．0．2—3 电缆芯线或与其他电缆或绝缘导体成束敷设的保护导体的k

        注：温度中较小数值适用于截面积大于300mm²的PVC绝缘导体。

        表G．0．2—4 用电缆的金属护层，铠装、金属护套、同心导体等作保护导体的k

        注：温度的数值也应适用于外露可触及的或与可燃性材料接触的裸导体。

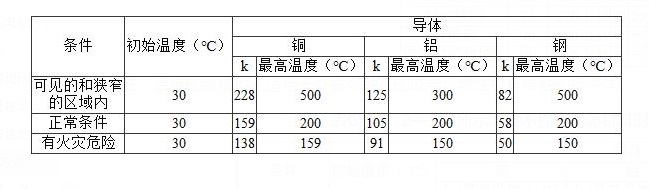

        表G．0．2—5 所示温度不损伤相邻材料时的裸导体的k
