        A．0．1～A．0．4  均匀土壤中典型接地极接地电阻的计算公式引自《交流电气装置的接地》DL／T 621—1997的附录A。此次修订，对拟引用公式计算的结果，与应用加拿大某公司开发的计算软件Current Distribution Electromagnetic Interference Earthingand Soil Structure Analysis(CDEGS，简称为“软件”)的计算结果作了比较，并给出了二者相差的百分比。

        A．0．1  采用“软件”与《交流电气装置的接地》DL／T 621—1997附录A．0．1的垂直接地极的电阻计算公式对比计算的条件为：垂直接地极的长度1m～50m、接地极的直径0．01m～0．05m。计算结果表明，“软件”计算结果与公式计算结果之间的差值在7％之内。

        A．0．2  采用“软件”与《交流电气装置的接地》DL／T 621—1997附录A．2各种水平接地极的电阻计算公式对比计算的条件为：水平接地极的总长度20m～400m、水平接地极的直径0．01m～0．05m、水平接地极的埋深1m～3m。计算结果表明：对于各种不同形状的水平接地极，当长度小于200m时，公式与“软件”的计算结果相差小于14％。

        A．0．3  采用“软件”与《交流电气装置的接地》DL／T 621—1997附录A3复合接地极(接地网)的电阻计算公式对比计算的结果(参见表A12)表明，对于方形网孔的接地网，当网孔边长小于10m时，该计算公式对于不同面积的接地网均适用；对于方形网孔，当接地网的长宽比小于8时，也可以采用该公式进行接地电阻计算。

        A．0．4  采用“软件”与《交流电气装置的接地》DL／T 621—1997附录A4接地电阻简易计算公式对比计算的结果表明，垂直式接地极的接地电阻计算公式与接地计算“软件”的结果相差很小；单根水平式接地极，当土壤电阻率较小时，接地电阻计算公式与“软件”计算结果相差很大(21％)。随着土壤电阻率的提高，接地电阻计算公式与“软件”计算结果相差逐渐减小(13％)；对于复合式接地极，接地网总面积10000mm²时，接地电阻计算公式与“软件”计算结果相差不大(11％)。

        A．0．5  典型双层土壤中几种接地装置的接地参数计算。

        1  对于土壤水平分层的垂直接地极接地电阻计算公式(A．0．5-1)，系引自电力行业标准《水力发电厂接地设计技术导则》DL／T 5091—1999附录A的式(A4)。该式的计算结果(参见表2)与采用“软件”的计算结果除个别数据相差18％左右外，其余相差不大。

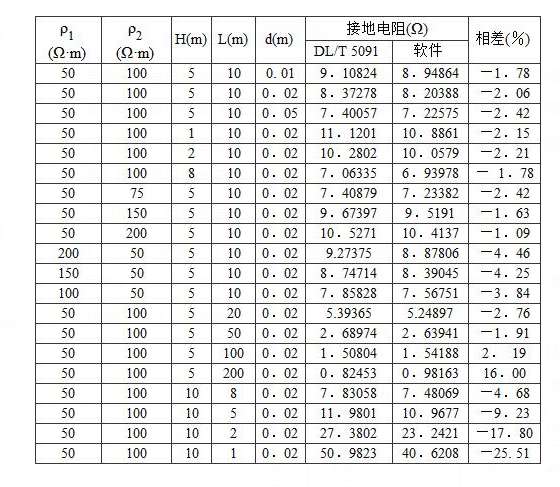

        表2 接地电阻计算对比

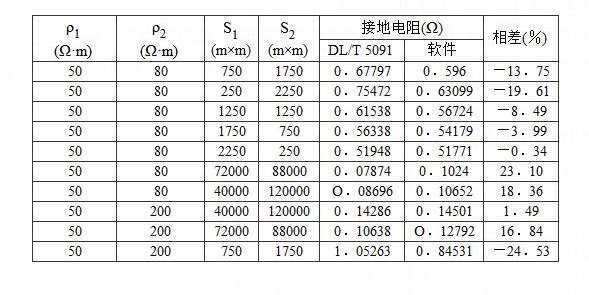

        2  对于土壤垂直分层的接地网接地电阻计算公式(A. 0．5-2)，系引自电力行业标准《水力发电厂接地设计技术导则》DL／T 5091—1999附录A的公式(A1)。该式的计算结果(参见表3)与采用“软件”的计算结果个别数据相差25％以下。

        表3 接地电阻计算对比
