B.1  应用条件

      阻挡物和置于伸臂范围之外的防护措施只能提供基本防护，他们适用于由熟练技术人员或受过培训的人员操作或管理的，具有或不具有故障防护的电气装置。

      当用本附录的基本防护的规定作为部分防护措施时，其监督条件见410.3.5。

B.2  阻挡物

      注：阻挡物用以防止人体无意地触及带电部分，但不能防止故意绕过阻挡物有意地触                及带电部分，

B.2.1 阻挡物应能防止下列行为：

      ——人体不慎接近带电部分；

      ——正常工作中操作通电设备时，人体不慎接触带电部分。

B.2.2 阻挡物可不用钥匙或工具即可挪动，但应能防止它被无意地挪动。

B.3  置于伸臂范围之外

      注：置于伸臂范围之外的防护措施，只能用于防止无意地触及带电部分。

B.3.1 可同时触及的不同电位的部分不应在伸臂的范围之内。

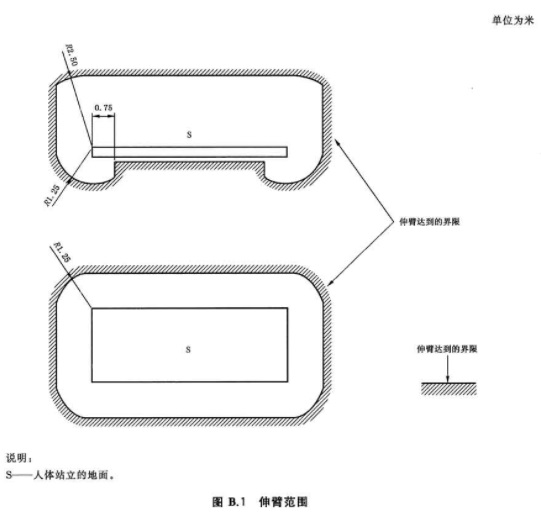

      注：如果两个部分相距不大于2.5m，则可认为它们是可同时触及的(见图 B.1)。

B.3.2 如果通常有人的位置在水平方向被一个低于IPX XB或IP 2×防护等级的阻挡物(例如栏杆、网栅)所阻挡，伸臂范围应从阻挡物算起，在头的上方，伸臂范围应是从地面算起的2.5m，在这一2.5m的范围内， 无论中间有无低于IPX×B防护等级的阻挡物， 这一2.5m的要求不变。

      注：伸臂范围的距离是从不持握物件(例如工具或梯子)的空手算起。

B.3.3 在人手通常持握大或长的物件的场所，应计及这些物件的尺寸，在此情况下B.3.1和B.3.2所要求的距离应予以加大。
