4．1．1  各种接地装置利用直接埋入地中或水中的自然接地极，可利用下列自然接地极：

    1  埋设在地下的金属管道，但不包括输送可燃或有爆炸物质的管道。

    2  金属井管。

    3  与大地有可靠连接的建筑物的金属结构。

    4  水工构筑物及其他坐落于水或潮湿土壤环境的构筑物的金属管、桩、基础层钢筋网。

4．1．2  交流电气设备的接地线可利用下列接地极接地：

    1  建筑物的金属结构，梁、柱。

    2  生产用起重机的轨道、走廊、平台、起重机与升降机的构架、运输皮带的钢梁、电除尘器的构架等金属结构。

4．1．3  发电厂、变电站等接地装置除应利用自然接地极外，还应敷设以水平人工接地极为主的接地网，并应设置将自然接地极和人工接地极分开的测量井。对于3kV～10kV的变电站和配电所，当采用建筑物基础中的钢筋网作为接地极且接地电阻满足规定值时，可不另设人工接地。

4．1．4  接地装置材料选择应符合下列规定：

    1  除临时接地装置外，接地装置采用钢材时均应热镀锌，水平敷设的应采用热镀锌的圆钢和扁钢，垂直敷设的应采用热镀锌的角钢、钢管或圆钢。

    2  当采用扁铜带、铜绞线、铜棒、铜覆钢(圆线、绞线)、锌覆钢等材料作为接地装置时，其选择应符合设计要求。

    3  不应采用铝导体作为接地极或接地线。

4．1．5  接地装置的人工接地极，导体截面应符合热稳定、均压、机械强度及耐腐蚀的要求，水平接地极的截面不应小于连接至该接地装置接地线截面的75％，且钢接地极和接地线的最小规格不应小于表4．1．5-1和表4．1．5-2所列规格，电力线路杆塔的接地极引出线的截面积不应小于50mm2。

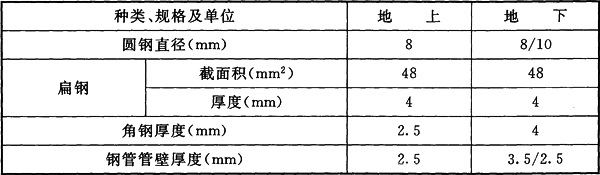

表4．1．5-1  钢接地极和接地线的最小规格

    注：1  地下部分圆钢的直径，其分子、分母数据分别对应于架空线路和发电厂、变电站的接地网；

        2  地下部分钢管的壁厚，其分子、分母数据分别对应于埋于土壤和埋于室内混凝土地坪中。

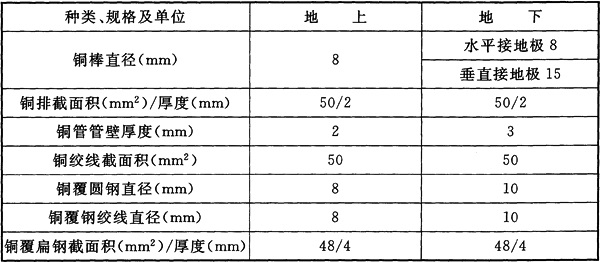

表4．1．5-2  铜及铜覆钢接地极的最小规格

    注：1  裸铜绞线不宜作为小型接地装置的接地极用，当作为接地网的接地极时，截面积应满足设计要求；

        2  铜绞线单股直径不应小于1．7mm；

        3  铜覆钢规格为钢材的尺寸，其铜层厚度不应小于0．25mm。

4．1．6  接地极用热镀锌钢及锌覆钢的锌层厚度应满足设计的要求。

4．1．7  低压电气设备地面上外露的连接至接地极或保护线(PE)的接地线最小截面积，应符合表4．1．7的规定。

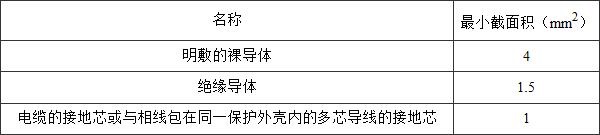

表4．1．7  低压电气设备地面上外露的铜接地线的最小截面积

4．1．8  严禁利用金属软管、管道保温层的金属外皮或金属网、低压照明网络的导线铅皮以及电缆金属护层作为接地线。

4．1．9  金属软管两端应采用自固接头或软管接头，且金属软管段应与钢管段有良好的电气连接。
